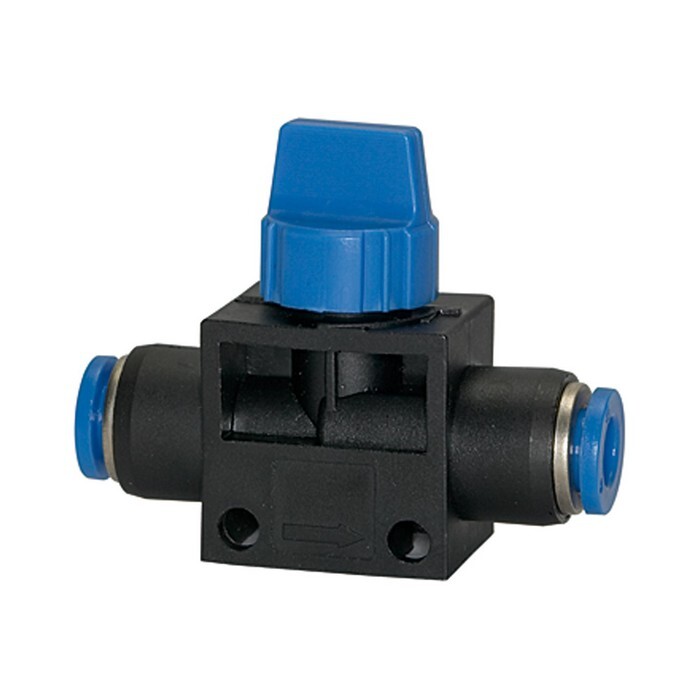

2/2 Wege Absperrventil
2x SD6 Blaue Serie, Messing vernickeltArtikelnummer: 1166047Lieferantennummer: 190.006Zolltarifnummer: 39174000EAN: 4047322201698
Ausgabe:
1 Stück
=
1 GebindePaketfähig
Artikel in 4 Varianten erhältlich:
Login
Beschreibung
Absperrventil mit Steckanschluss »Blaue Serie«, für Schlauch-Außen-Ø 6 mm, pmin 1,5 bar, pmax kurzzeitig 15 bar, KS/MSV. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren. Die Absperrfunktion (2/2 Wege) dieses Ventils kennt nur zwei Zustände: es sperrt oder öffnet den Durchfluss eines Mediums - ohne Richtungsänderung und ohne Entlüftung - durch einfaches Drehen des Knopfes.
Spezifikationen
Application range
Air
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
1,5 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
L1
50,8 mm
L2
42,2 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Product range
Blue series
Riegler article number
110097
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
6 mm
