3/2-Wegeventil

IG 1/2", DN15, 24V DC, NC, 2,5-10 bar monostabil, elektopneumatisch

Artikelnummer: 1121933Lieferantennummer: 517.113Zolltarifnummer: 84818079EAN: 4047322097437

Ausgabe:  1 StückPaketfähig

Artikel in 462 Varianten erhältlich:

Beschreibung

3/2-Wegeventil, elektropneumat., monostabil, G 1/2, NC, 24 V DC, Betriebsdr. 2,5 - 10 bar, Alu . Traditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Spezifikationen

Anschluss

G 1/2

Ausführung

elektropneumatisch

Betriebsdruck max.

10 bar

Betriebsdruck min.

2,5 bar

Betätigung

monostabil

Dichtmaterial

NBR

Durchfluss 1

3200 Nl/min

Durchfluss 2

4600 Nl/min

Durchflusswertmessung 1

Durchfluss bei 6 bar und Δp 0,5 bar

Durchflusswertmessung 2

Durchfluss bei 6 bar und Δp 1,0 bar

Funktion

3/2 NC

Handhilfsbetätigung

rastend

Lieferumfang

mit Stecker und Spule

Medium

Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.

Mediumstemperatur max.

60 °C

Mediumstemperatur min.

-10 °C

Riegler article number

106531

Serie

Ventile Reihe 70

Spannung

24 V DC

Steuerluftzufuhr

intern

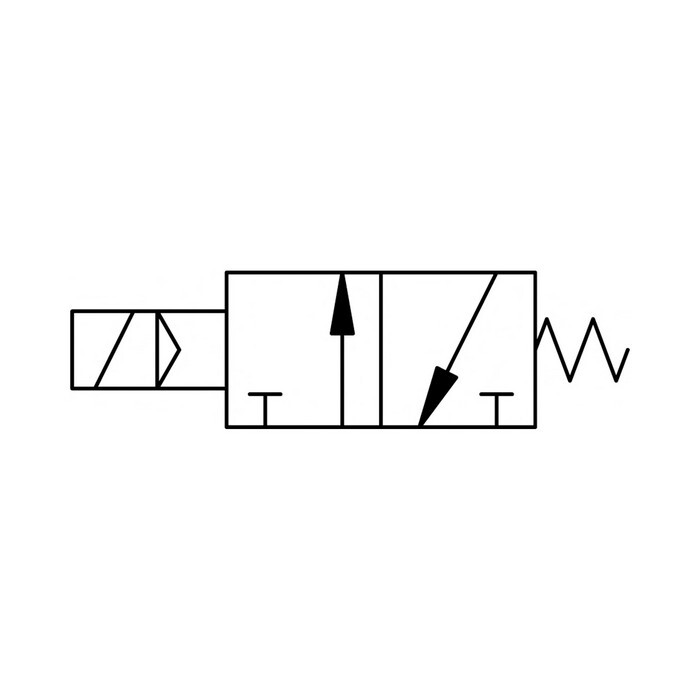

Symbol

Umgebungstemperatur max.

50 °C

Umgebungstemperatur min.

-10 °C

Downloads

Bedienungsanleitungbyhx_p_b-234.pdf
327.06 kB

Technische Dokumentation-dbyhx_106531.pdf
2.73 MB
