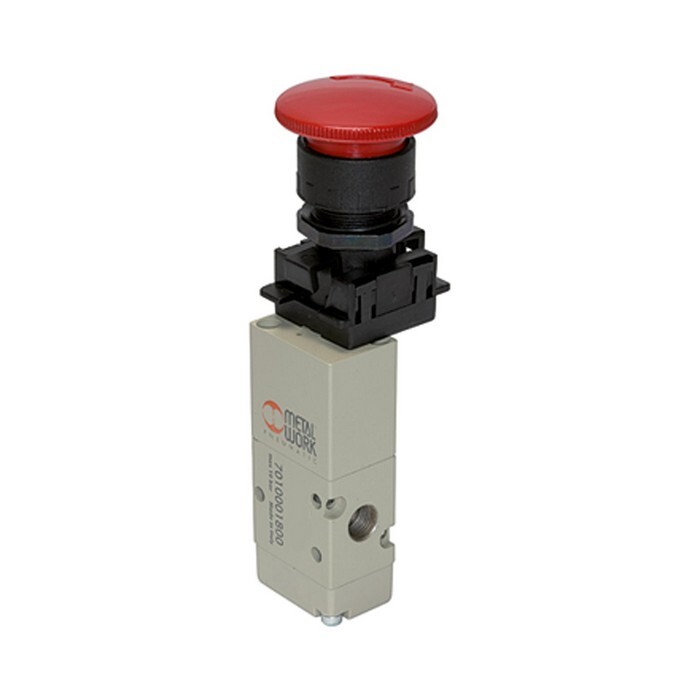

3/2-Wegeventil, Pilztaster mit Notrast.
IG 1/8", 2,5-10 bar, NC handbetätigt, monostabil, AluArtikelnummer: 1238064Lieferantennummer: 515.701Zolltarifnummer: 84818099EAN: 4047322205467
Ausgabe:
1 StückPaketfähig
Artikel in 24 Varianten erhältlich:
Login
Beschreibung
3/2-Wegeventil, manuell, Pilztaster m. Notrastung, NC, monost., Anschluss G1/8, Betr.dr. 2,5-10bar, Betr.temp. -10°C bis 60°C, Alu. Traditionelle Wegeventile der Reihe 70 in handbetätigter Ausführung für den Schalttafeleinbau.
Spezifikationen
Anschluss
G 1/8
Ausführung
manuell betätigt
Betriebsdruck max.
10 bar
Betriebsdruck min.
2,5 bar
Betätigung
monostabil
Dichtmaterial
NBR
Durchfluss 1
400 Nl/min
Durchfluss 2
550 Nl/min
Durchflusswertmessung 1
Durchfluss bei 6 bar und ∆p 0,5 bar
Durchflusswertmessung 2
Durchfluss bei 6 bar und Δp 1 bar
Feder
Sonderstahl
Flow rate at 6 bar and Δp 0.5 bar
400 Nl/min
Flow rate at 6 bar and Δp 1.0 bar
550 Nl/min
Funktion
3/2 NC
Kolben
Aluminium
Lieferumfang
mit Pilztaster mit Notrastung
Medium
Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Riegler article number
106428
Symbol
15
Temperaturbereich max.
60 °C
Temperaturbereich min.
-10 °C
Ventilkörper
Aluminium
