5/2-Wegeventil mit Differenzialkolben
G 1/8 bistabil, elektropneumatischArtikelnummer: 1732440Lieferantennummer: 7010021300EAN: 4047322771825
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
5/2-Wegeventil, Differentialkolben, elektropneumatisch, bistabil, G 1/8, p = 1 … 10 bar, T = -10 … 60 °C, Alu, ohne Stecker/Spule. Traditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).
Spezifikationen
Anschluss
G 1/8
Ausführung
elektropneumatisch
Betriebsdruck max.
10 bar
Betriebsdruck min.
1 bar
Betätigung
Differentialkolben, bistabil
DN
5
Dichtmaterial
NBR
Durchfluss 1
400 Nl/min
Durchfluss 2
550 Nl/min
Funktion
5/2
Handhilfsbetätigung
rastend
Medium
Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Mediumstemperatur max.
60 °C
Mediumstemperatur min.
-10 °C
Serie
Ventile Reihe 70
Spannung
ohne Spannung
Steuerluftzufuhr
intern

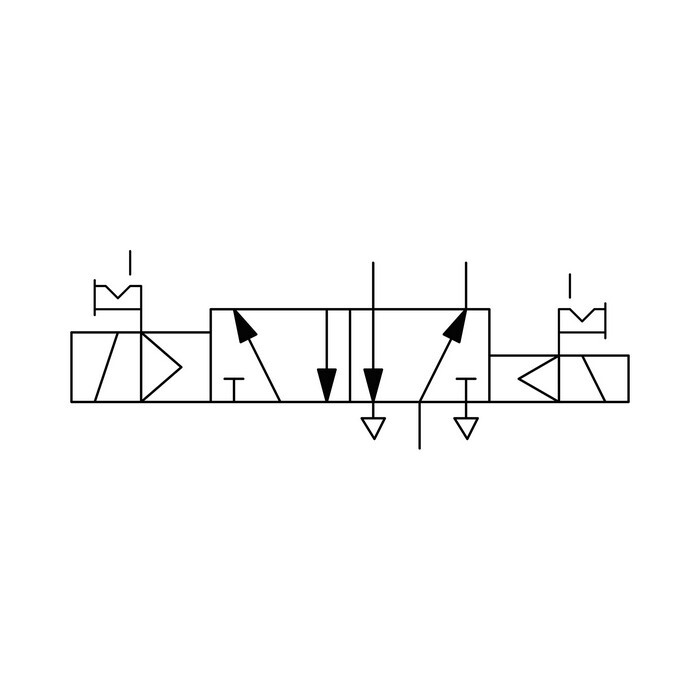

Symbol
40
Umgebungstemperatur max.
60 °C
Umgebungstemperatur min.
-10 °C
