Ablassventil, automatisch
IG 1/8", 4-12 bar, max 60°C Messing, StandardArtikelnummer: 1238276Lieferantennummer: 65/0-NZolltarifnummer: 84219990EAN: 4047322337434
Ausgabe:
1 StückPaketfähig
Login
Beschreibung

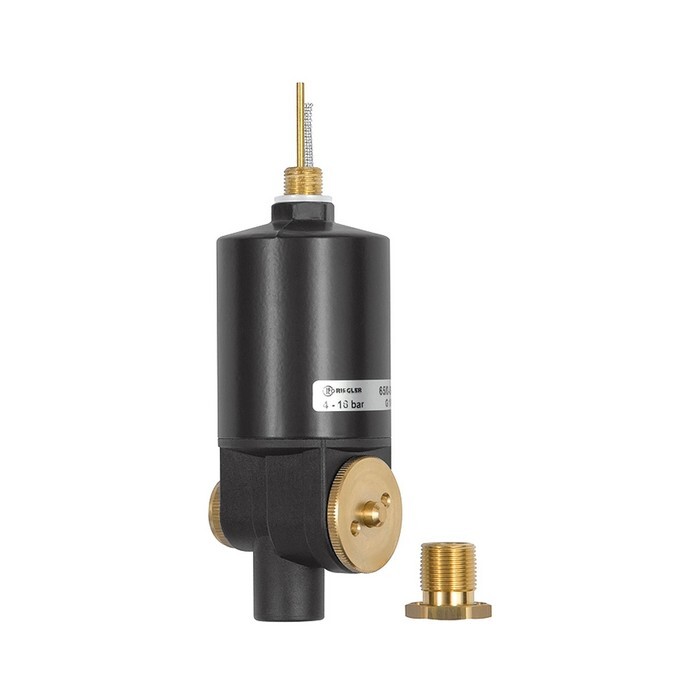

Vollautomatisches Ablassventil inkl. Adapter G 1/8 i. x M14x1, Betriebsdruck 4 - 12 bar, Betriebstemperatur 0 °C bis 90 °C. Für alle Filter, Filterregler, Wartungseinheiten und Kombieinheiten ab Größe G 1/4. Nicht geeignet für unsere »Mini«-Serien und unsere »multifix«-Serie. Einfacher Anbau anstelle des standardmäßigen Handablassventils.
Spezifikationen
A
46,5 mm
B
109,0 mm
Behälteranschluss
G 1/8 außen
Betriebsdruck max.
12 bar
Betriebsdruck min.
4 bar
Betriebstemperatur max.
90 °C
Betriebstemperatur min.
0 °C
C
83,0 mm
D
26,0 mm
DN
4
Description
Fully automatic drain valve
Einbaulage
Filterbehälter montiert – senkrecht ± 10%
Gehäuse
Kunststoff (PA)
Gewinde Ablassseite
G 1/4 innen
Haube
Messing
Medium
Kondensat (Emulsion)
Riegler article number
100677
