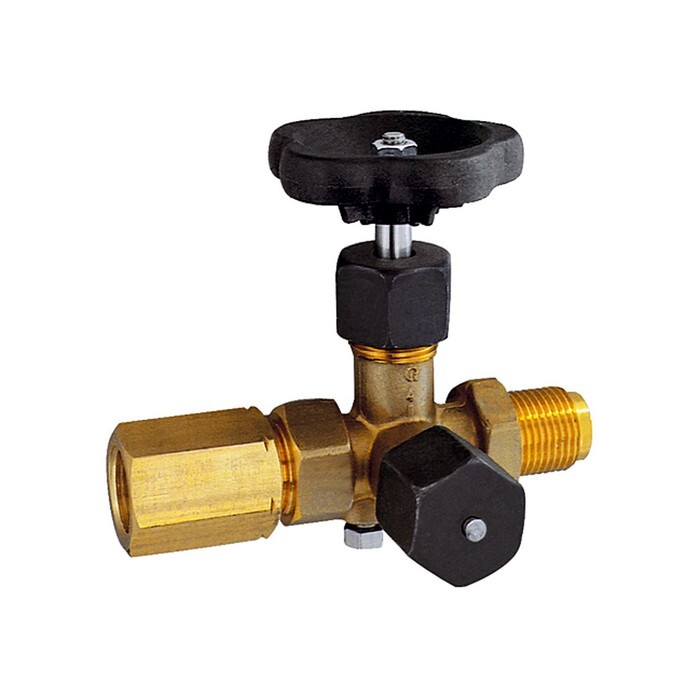

Absperrhahn für Manometer
IG 1/2", 400 bar, SW27 Zapfen/Spannmuffe/Prüfzapfen, EdelstahlArtikelnummer: 1241364Lieferantennummer: 9115/ESEAN: 4047322123334
Ausgabe:
1 StückPaketfähig
Artikel in 3 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Manometer-Absperrventil, Zapfen - Spannmuffe, DIN 16271, Form A, aus Edelstahl 1.4571, G 1/2, PN 400 bar, SW 27, max. 200 °C. Sie dienen als Absperr- und Drosselorgan für Druckmessgeräte, zur Messung von Flüssigkeiten, Gasen und Dämpfen.
Spezifikationen
Clamping sleeve
Stainless steel
Handwheel
Plastic
Housing
Stainless steel 1.4571
Operating temperature max.
200 °C
Operating temperature min.
-20 °C
PN
400 bar
Riegler article number
102669
SW
27 mm
Screw thread
G 1/2
Sealing material
PTFE
Union nut
Stainless steel
Valve cone
Stainless steel
Valve spindle
Stainless steel
Version
Spigot / clamping sleeve, with test spigot M20x1.5
