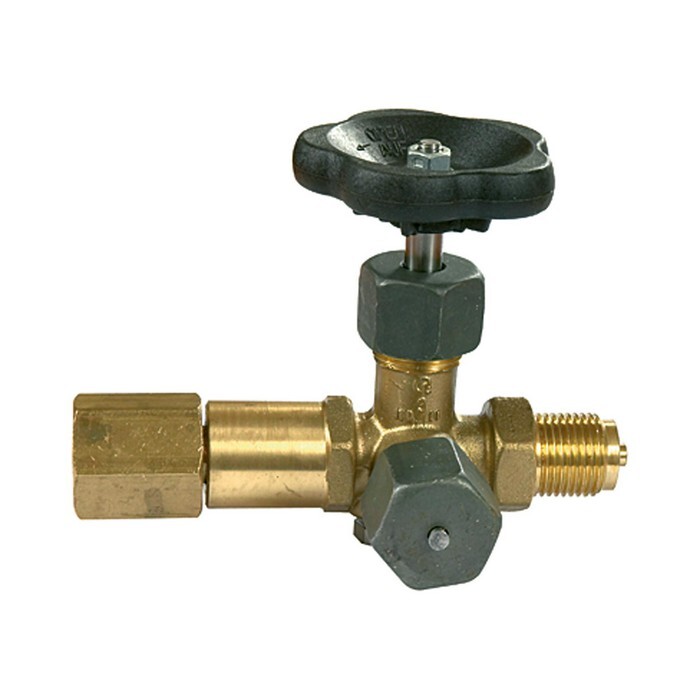

Absperrhahn für Manometer
IG 1/2", 400 bar, SW27 Zapfen/der. Muffe/Schaft/Prüfz., Edelst.Artikelnummer: 1241366Lieferantennummer: 9180/ESZolltarifnummer: 84818073EAN: 4047322123372
Ausgabe:
1 StückPaketfähig
Artikel in 2 Varianten erhältlich:
Login
Beschreibung
Manometer-Absperrventil, Zapfen - drehbare Muffe, DIN 16271, Form B, aus Edelstahl 1.4571, G 1/2, PN 400 bar, SW 27, max. 200 °C. Sie dienen als Absperr- und Drosselorgan für Druckmessgeräte, zur Messung von Flüssigkeiten, Gasen und Dämpfen.
Spezifikationen
Ausführung
Zapfen / drehbare Muffe und Schaft, mit Prüfzapfen M20x1,5
Betriebstemperatur max.
200 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
PTFE
Gehäuse
CrNi-Stahl 1.4571
Gewinde 1
G 1/2 AG
Gewinde 2
G 1/2 IG
Handrad
Kunststoff
PN
400 bar
Riegler article number
102671
SW
27 mm
Screw thread
G 1/2
Spannmuffe
Edelstahl
Ventilkegel
Edelstahl
Ventilspindel
Edelstahl
Überwurfmutter
Edelstahl
