Adapter-Satz für GN 9054
GN 491.1-30-8-2Artikelnummer: 1350566Lieferantennummer: 491.1-30-8-2Zolltarifnummer: 84879059EAN: 4045525121782
Ausgabe:
1 Satz
=
1 StückPaketfähig
Login
Beschreibung

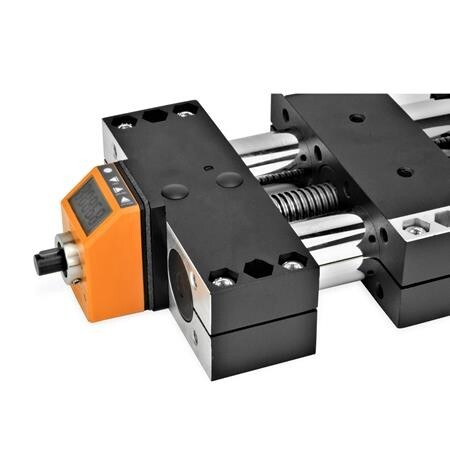

Die Montage-Sets GN 491.1 werden für den Anbau eines Stellungsanzeigers an Doppelrohr-Lineareinheiten benötigt. Sie bestehen aus einer Adapterwelle und je nach Stellungsanzeiger, zusätzlich aus einer Drehmomentabstützung inklusive Befestigungsschrauben. Mechanische Stellungsanzeiger GN 953 / GN 954 / GN 955 müssen so bestellt werden, dass das Zählwerk auf die Steigung der Trapezgewindespindel abgestimmt ist. Für die Stellungsanzeiger GN 9053 / GN 9054 wird die entsprechende Steigung am Stellungsanzeiger per Programmierung eingestellt.

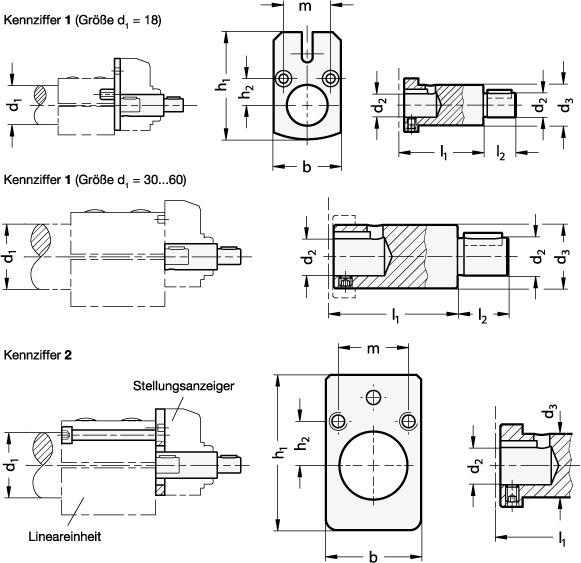

Spezifikationen
Anschlußdurchmesser Lineareinheit d2
8
Durchmesser Lineareinheit d1
30
Gewicht
0.150 kg
Kennz. 2
44
Kennziffer
2 - für elektronische Stellungsanzeiger GN 9053 / GN 9054
RoHS
Ja
b
40
d3
14
für Stellungsanzeiger
GN 954 / GN 9054
h1
54.5
h2
15
l1 Kennz. 1
35
l2
15
m
30
