Adapter-Satz für GN 953
GN 491.1-40-12-1Artikelnummer: 1350567Lieferantennummer: 491.1-40-12-1Zolltarifnummer: 84879059EAN: 4045525121799
Ausgabe:
1 Satz
=
1 StückPaketfähig
Login
Beschreibung

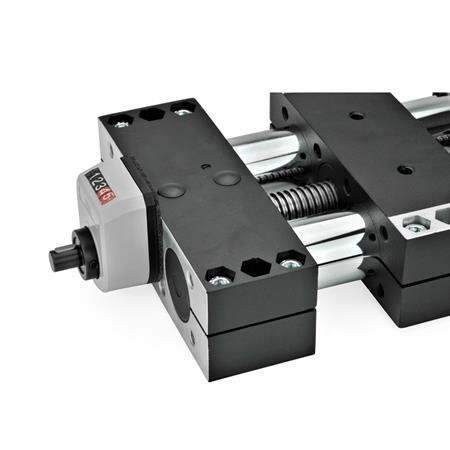

Die Montage-Sets GN 491.1 werden für den Anbau eines Stellungsanzeigers an Doppelrohr-Lineareinheiten benötigt. Sie bestehen aus einer Adapterwelle und je nach Stellungsanzeiger, zusätzlich aus einer Drehmomentabstützung inklusive Befestigungsschrauben. Mechanische Stellungsanzeiger GN 953 / GN 954 / GN 955 müssen so bestellt werden, dass das Zählwerk auf die Steigung der Trapezgewindespindel abgestimmt ist. Für die Stellungsanzeiger GN 9053 / GN 9054 wird die entsprechende Steigung am Stellungsanzeiger per Programmierung eingestellt.

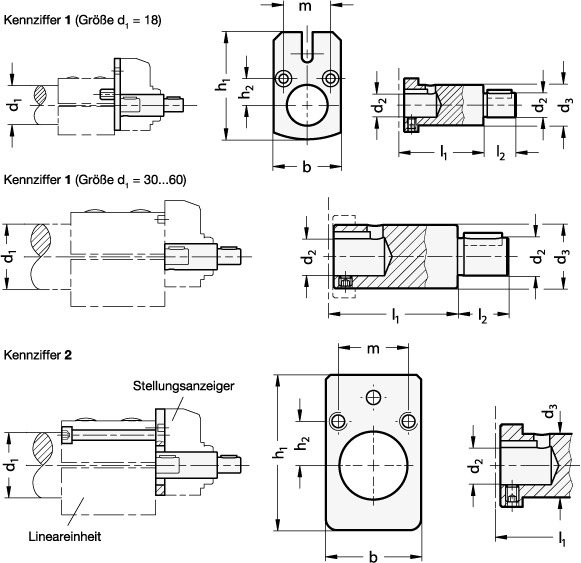

Spezifikationen
Anschlußdurchmesser Lineareinheit d2
12
Durchmesser Lineareinheit d1
40
Gewicht
0.100 kg
Kennz. 2
51
Kennziffer
1 - für mechanische Stellungsanzeiger GN 953 / GN 954 / GN 955
RoHS
Ja
b
50
d3
20
für Stellungsanzeiger
GN 953 / GN 9053
h1
72.5
h2
19.5
l1 Kennz. 1
39
l2
16
m
39
