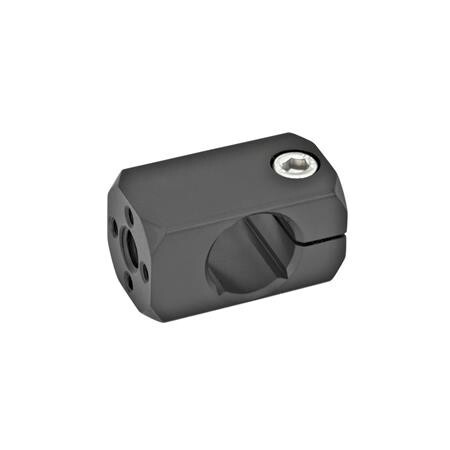

Anbauklemmhalter
GN 478-B8-M5-ELS schwarz eloxiertAL - Aluminium
Artikelnummer: 1203628Lieferantennummer: 478-B8-M5-ELSEAN: 4045525638631
Ausgabe:
1 StückPaketfähig
Artikel in 26 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Anbau-Klemmhalter GN 478 sind unter anderem zur Montage von Sensorhaltern GN 479 und Halteblechen GN 479.1 vorgesehen. Sie besitzen ein Zentralgewinde und ab Bohrung d1 = B15 ein zusätzliches Bohrbild 4 x M4. Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant ISO 4762. Sie kann durch ein Klemmhebelset GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Spezifikationen
Bohrung d1
B 8
Gewicht
0.011 kg
Gewinde d2
M 5
Klemmhebel für d3
511-M4-14
Oberfläche
ELS - eloxiert, schwarz
RoHS
Ja
Werkstoff
AL - Aluminium
d3 Klemmgewinde
M 4
k
14
l1
25
l2
13.5
l3
11.5
t
7.5
