Anfahrventil Serie multifix-mini
IG 1/4", 2300l/min, 2,5-16 bar BG0, Zink-DruckgussArtikelnummer: 1238339Lieferantennummer: A 06EAN: 4047322123785
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Anfahrventil »multifix-mini«, BG 0, G 1/4, Eingangsdruck min. 2,5 bar, max. 16 bar, Med.-Umgeb.temp. max. 60 °C. Durch Sekundärdruck betätigtes Sitzventil zur kontrollierten Belüftung von Druckluftanlagen. Bei Erreichen von 50% des Eingangsdrucks wird der volle Querschnitt des Reglers geöffnet. Mit einstellbarer Drossel!
Spezifikationen

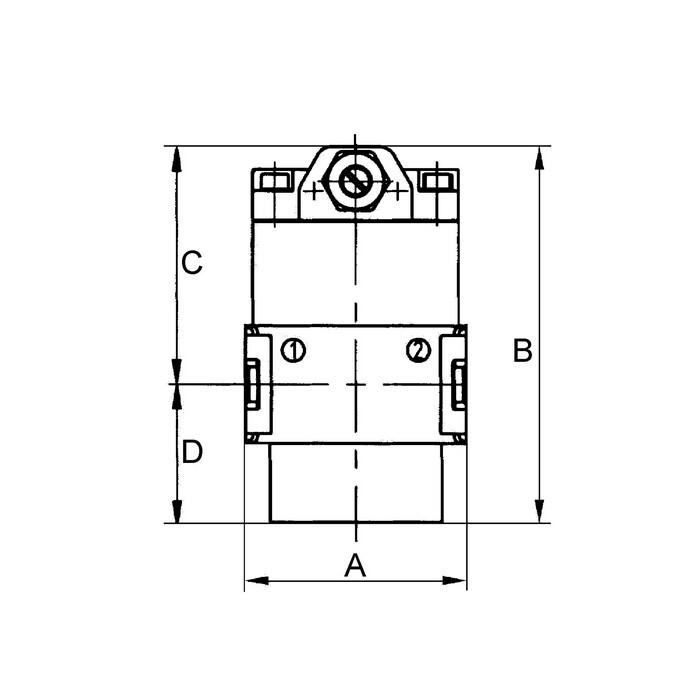

A
45,0 mm
B
77,5 mm
BG
0
C
48,5 mm
D
29,0 mm
Dichtmaterial
NBR
Durchfluss
2250 l/min
Eingangsdruck max.
16 bar
Eingangsdruck min.
2,5 bar
Gehäuse
Zink-Druckguss
Gewinde
G 1/4
Medium
Druckluft, neutrale Gase
Mediumstemperatur max.
60 °C
Mediumstemperatur min.
-10 °C
Product range
multifix-mini
Riegler article number
100414
Serie
multifix-mini
Size
0
Umgebungstemperatur max.
60 °C
Umgebungstemperatur min.
-10 °C
