Aufnahmebolzen
DIN 6321-20-25-C abgeflachtST - Stahl
Artikelnummer: 1209123Lieferantennummer: DIN 6321-20-25-CZolltarifnummer: 73269098EAN: 4045525619975
Ausgabe:
1 StückPaketfähig
Login
Beschreibung

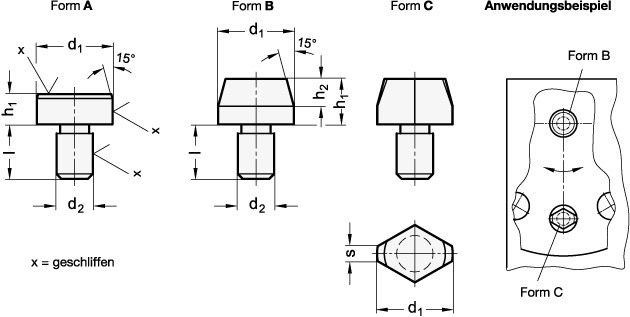

Aufnahmebolzen DIN 6321 werden zum Positionieren in Bohrungen eingesetzt. Dabei hilft die abgeflachte Ausführung (Form C) beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist das Fixieren von zu positionierenden Teilen in nur eine Richtung. Im übrigen können die Formen A und B auch als Auflage, also Anschlag oder als Fuß verwendet werden.
Spezifikationen
Durchmesser
20
Form
C - Aufnahmebolzen hoch, abgeflacht
Gewicht
0.055 kg
Höhe
9
Höhe h1
25
Länge l
18
RoHS
Ja
Werkstoff
ST - Stahl
d2
12
s Form C
5
s ≈Form C
5
