Aufnahmebolzen
GN 6322-16-12-C mit Kugelansatz, abgeflachtST - Stahl
Artikelnummer: 1209143Lieferantennummer: 6322-16-12-CZolltarifnummer: 73269098EAN: 4045525616646
Ausgabe:
1 StückPaketfähig
Nettopreis: Preis auf Anfrage
Login
Beschreibung
Aufnahmebolzen GN 6322 werden zum Positionieren in Bohrungen eingesetzt. Dabei erleichtert der Kugelansatz das Einführen in die Bohrung. Die abgeflachte Ausführung (Form C) hilft beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist die Fixierung von zu positionierenden Teilen in nur eine Richtung.

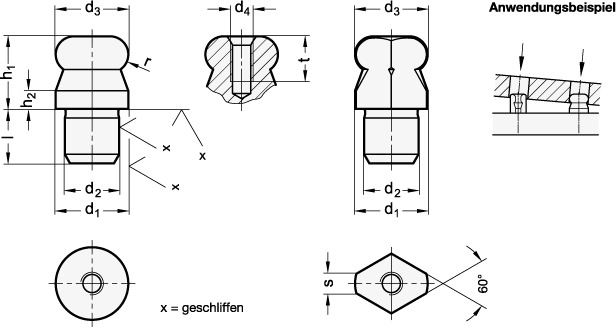

Spezifikationen
Breite d2
12
Durchmesser d1
16
Form
C - Aufnahmebolzen hoch, abgeflacht
Gewicht
0.024 kg
Länge l
12
RoHS
Ja
Werkstoff
ST - Stahl
d3
16
d4
M 5
h1
16
h2
4
r
4
s Form C
4.3
sForm C
4.3
t
10
