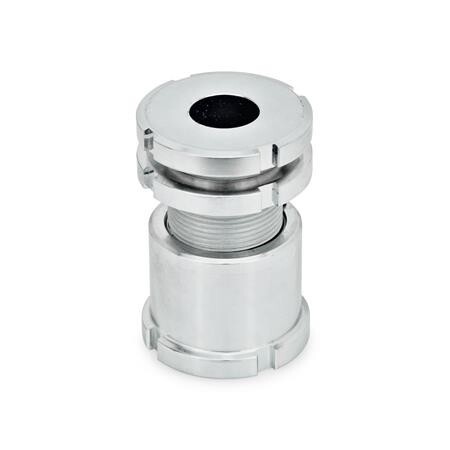

Ausgleich-Element
GN 350-32-11-AK-ST mit KontermutterST - Stahl
Artikelnummer: 1180111Lieferantennummer: 350-32-11-AK-STZolltarifnummer: 73269098EAN: 4045525457263
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Ausgleich-Elemente GN 350 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe. Normalerweise ist die Schraube durch die statische Belastung beim Anziehen der Befestigungsschraube dauerhaft gesichert. Ist dies nicht ausreichend oder wird keine Befestigungsschraube eingesetzt, wird Form AK (mit Kontermutter) empfohlen.
Spezifikationen
Artikel-Nr.Hakenschlüssel
1810-A30-32
Außendurchmesser d1
32
Bohrungsdurchmesser d2
11
F2
37.9
Form
AK - mit Kontermutter
Form AK
41
Gewicht
0.167 kg
RoHS
Ja
Statische Belastbarkeit F in kN F1
65
Statische Belastbarkeit F in kNF1
65
Werkstoff
ST - Stahl
d3
M 20 x 1
für Schraube
M 10
h1 Form A
35
h1Form A
35
h2
55
h3 VerstellwegForm A
20
