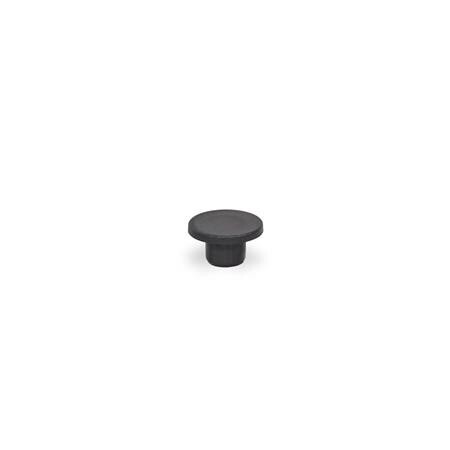

Befestigungsset
GN 2290-3-GR grauKU - Kunststoff
Artikelnummer: 1396705Lieferantennummer: 2290-3-GRZolltarifnummer: 76169990EAN: 4045525495272
Ausgabe:
1 StückPaketfähig
Login
Beschreibung

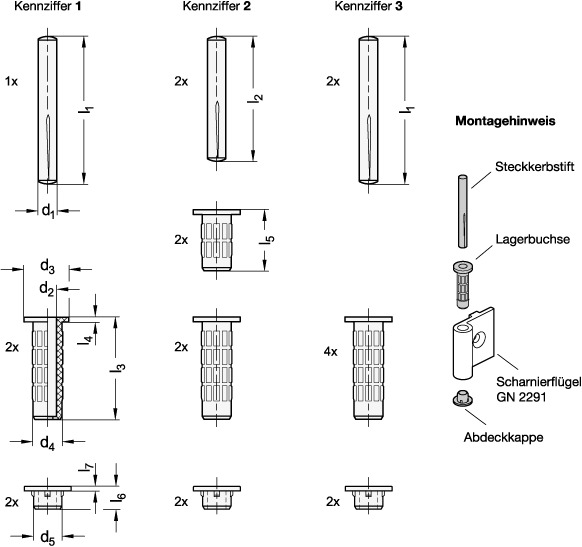

Bolzensets GN 2290 sind als Zubehör für Scharnierflügel GN 2291 zur Montage von individuellen Scharniervarianten konzipiert. Bolzensets sind bei Kennziffer 1 für Scharniere mit zwei Scharnierflügeln, bei Kennziffer 2 und 3 für Scharniere mit drei Scharnierflügeln ausgelegt. Die Kennziffer 2 wird dabei ausschließlich bei kurzen Mittelflügeln mit einer Länge von 40 mm eingesetzt. Bei längeren Mittelflügeln muss die Kennziffer 3 verwendet werden.
Spezifikationen
Farbe
GR - graphitgrau, RAL 7024
Gewicht
0.032 kg
Kennziffer
3 - für dreiteilige Scharniere, mit verlängertem Mittelflügel
RoHS
Ja
Werkstoff
KU - Kunststoff
d1
6
d2
6.15
d3
13.9
d4
8
d5
7.8
l1
60
l2
50
l3
33
l4
1
l5
20
l6
7.5
l7
1.5
