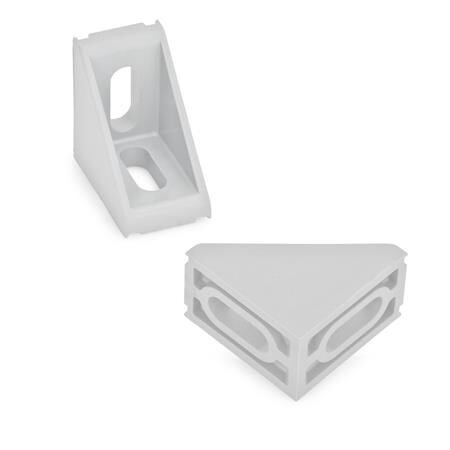

Befestigungswinkel
GN 561-43-43-43-A-1 Elesa 156131KU - Kunststoff
Artikelnummer: 1205985Lieferantennummer: 561-43-43-43-A-1Zolltarifnummer: 84879090EAN: 4045525862708
VPE (Verpackung): 20 StückAusgabe:
1 StückPaketfähig
Artikel in 14 Varianten erhältlich:
Login
Beschreibung
Um bei Befestigungswinkeln GN 561 den Verstellbereich der Formen mit Langloch ausnutzen zu können, empfiehlt sich die Verwendung von Befestigungsschrauben mit niedrigem Kopf, z.B. Zylinderschrauben DIN 6912 oder Linsenschrauben ISO 7380. Befestigungswinkel GN 561 sind universell einsetzbare Elemente. Für den Einsatz in Verbindung mit Profilsystemen sind Montagesets lieferbar.
Spezifikationen
Anzugsmoment in Nmmin.
5
Anzugsmomentin Nmmin.
5
Belastbarkeit M in Nm max.
35

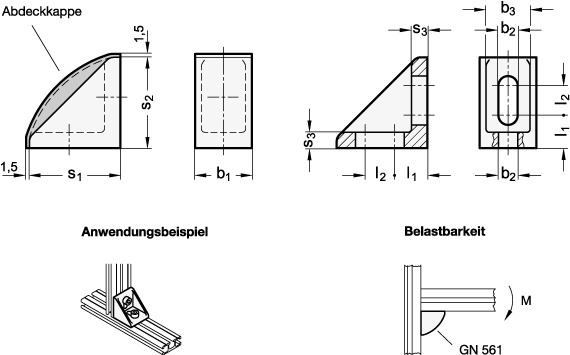

Breite b1
43
Gewicht
0.040 kg
Kennziffer
1 - ohne Abdeckkappe
Länge s1 s1
43
Länge s2 s2
43
RoHS
Ja
Werkstoff
KU - Kunststoff
Winkelform
A - 2 x Langlöcher b~2~, ohne Führungstege
b2
8.5
b3
36
l1
17
l2
13
s3
8
