Bolzen

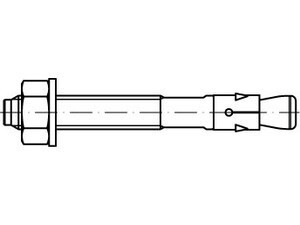

FBN II 10/20 (10X96) fischerArtikelnummer: 1059115Lieferantennummer: 040851Zolltarifnummer: 73181900EAN: 4006209408513
VPE (VE NW): 50 StückVPE (Verpackung): 50 StückAusgabe:
1 StückPaketfähig
Login
Beschreibung
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
Spezifikationen
Anchor length
95 mm
Anzahl der Muttern
1
Anzahl der Scheiben
1
Ausführung (etim)
External thread
Befestigungsvorrichtung
Mutter
Distance mounting
No
Drill nominal diameter
10 mm
Drive
Hexagon
ETA-Zulassung
Ja
Fastening with spreading tool
No
Geeignet für gerissenen Beton
Ja
Geeignet für ungerissenen Beton
Ja
Gewindeart
metric
Gewindemaß (mm)
10 mm
Head embossing
D
Installation torque
30 Nm
Material
Galvanisch verzinkter Stahl
Max. Dicke des Anbauteils
20 mm
Max. Nutzlänge hef,stand./hef,min.
20 / 30 mm
Min. Bohrlochtiefe bei Durchsteckmontage
88 mm
Min. drill hole depth
88 mm
Mit Kragen
Nein
Professional / DIY
Professional
Push-through mounting
Ja
Schlüsselweite
17 mm
Screw thread
M10 x 56 mm
Surface protection
Galvanised/electrolytically galvanised
Test marks / approvals
ETA - Europäisch Technische Bewertung
U-Scheibe (Außendurchmesser x Dicke)
20 x 2 mm
VDS-Zulassung
Ja
Verankerung
Spreizanker
Verankerungstiefe
50 mm
Vorsteckmontage
Ja
