Bolzen

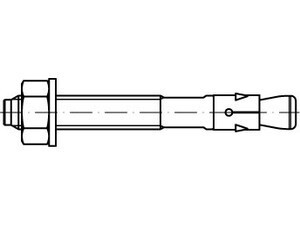

FBN II 16/50 (16X170) fischerArtikelnummer: 1059128Lieferantennummer: 045565Zolltarifnummer: 73181900EAN: 4006209455654
VPE (VE NW): 10 StückVPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Login
Beschreibung
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
Spezifikationen
Abstandsmontage
Nein
Ankerlänge
168 mm
Antrieb
Sechskant
Anzahl der Muttern
1
Anzahl der Scheiben
1
Befestigung mit Spreizwerkzeug
Nein
Befestigungsvorrichtung
Mutter
Bohrernenndurchmesser
16 mm
Durchsteckmontage
Ja
ETA-Zulassung
Ja
Geeignet für gerissenen Beton
Ja
Geeignet für ungerissenen Beton
Ja
Gewindeart
metrisch
Gewindemaß (mm)
16 mm
Installationsdrehmoment
100 Nm
Kopfprägung
S
Material
Galvanisch verzinkter Stahl
Max. Dicke des Anbauteils
50 mm
Min. Bohrlochtiefe bei Durchsteckmontage
154 mm
Mit Kragen
Nein
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Profi / DIY
Profi
Prüfzeichen / Zulassungen
ETA - Europäisch Technische Bewertung
Schlüsselweite
24 mm
U-Scheibe (Außendurchmesser x Dicke)
30 x 3 mm
VDS-Zulassung
Ja
Verankerung
Spreizanker
Verankerungstiefe
80 mm
Vorsteckmontage
Ja
