Bolzen

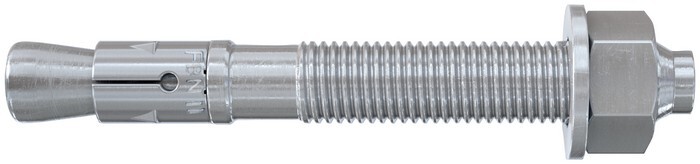

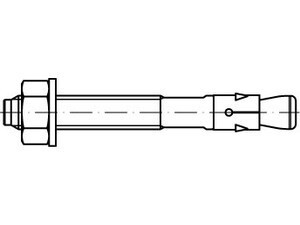

FBN II 8/30 (8X91) fischerArtikelnummer: 1059137Lieferantennummer: 040700EAN: 4006209407004
VPE (VE NW): 50 StückVPE (Verpackung): 50 StückAusgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
Spezifikationen
Abstandsmontage
Nein
Ankerlänge
90 mm
Antrieb
Sechskant
Anzahl der Muttern
1
Anzahl der Scheiben
1
Ausführung (etim)
Außengewinde
Befestigung mit Spreizwerkzeug
Nein
Befestigungsvorrichtung
Mutter
Bohrernenndurchmesser
8 mm
Durchsteckmontage
Ja
ETA approval
Ja
Geeignet für gerissenen Beton
Ja
Geeignet für ungerissenen Beton
Ja
Gewinde
M8 x 59 mm
Gewindeart
metrisch
Gewindemaß (mm)
8 mm
Installationsdrehmoment
15 Nm
Kopfprägung
F
Material
Galvanisch verzinkter Stahl
Max. Dicke des Anbauteils
30 mm
Max. Nutzlänge hef,stand./hef,min.
30 / 40 mm
Min. Bohrlochtiefe bei Durchsteckmontage
86 mm
Mit Kragen
Nein
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Pre-assembly
Ja
Profi / DIY
Profi
Schlüsselweite
13 mm
U-Scheibe (Außendurchmesser x Dicke)
16 x 1,6 mm
VDS approval
Ja
Verankerung
Spreizanker
Verankerungstiefe
40 mm
