Bolzenanker

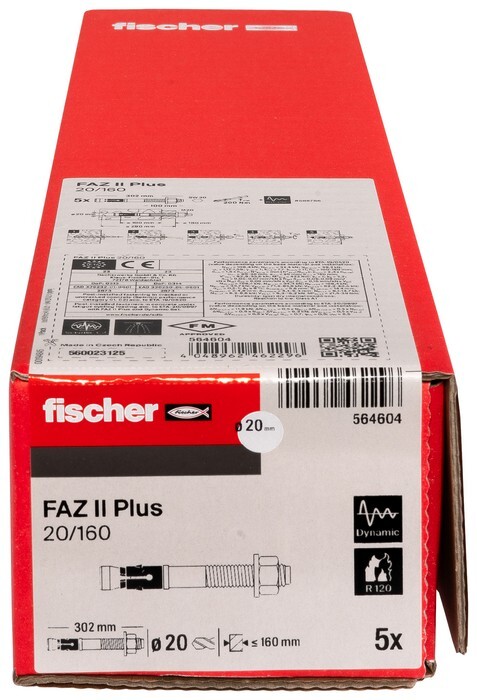

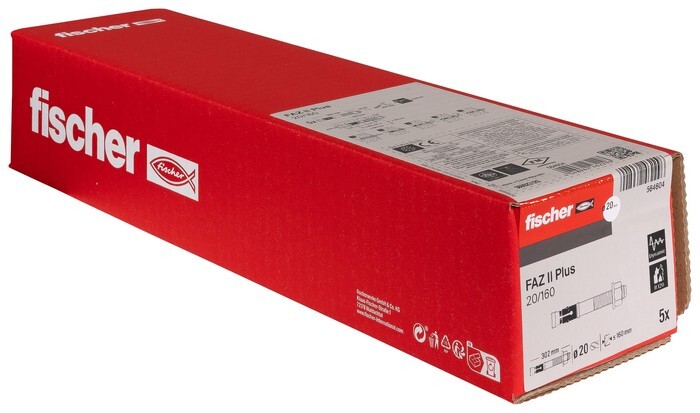

FAZ II Plus 20/160 Dübellänge=302 mm, fischerArtikelnummer: 1595246Lieferantennummer: 564604Zolltarifnummer: 73181900EAN: 4048962462296
VPE (Verpackung): 5 StückAusgabe:
1 StückPaketfähig
Login
Beschreibung
Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.
Spezifikationen
Anchor length
302 mm
Anzahl der Muttern
1
Anzahl der Scheiben
1
Ausführung (etim)
External thread
Befestigung mit Spreizwerkzeug
Nein
Brandschutz relevant
Ja
DIBT-Zulassung
Ja
Distance mounting
No
Drill nominal diameter
20 mm
Drive
Hexagon
Durchsteckmontage
Ja
ETA-Zulassung
Ja
Fastening device
Mother
Fire resistance class
R120
Geeignet für gerissenen Beton
Ja
Geeignet für ungerissenen Beton
Ja
Gewindeart
metric
Gewindemaß (mm)
20 mm
ICC-Zulassung
Ja
Installation torque
200 Nm
Material
Galvanisch verzinkter Stahl
Max. Anbauteildicke (standard)
160 mm
Max. Dicke des Anbauteils
160 mm
Max. Nutzlänge hef,stand./hef,min.
160 / - mm
Min. Bohrlochtiefe bei Durchsteckmontage
285 mm
Mit Kragen
Nein
Professional / DIY
Professional
Schlüsselweite
30 mm
Screw thread
M20 x 100 mm
Seismic-Zulassung
C1 / C2
Surface protection
Galvanised/electrolytically galvanised
U-Scheibe (Außendurchmesser x Dicke)
37 x 3 mm
Umgebung
Innenbereich
Verankerung
Spreizanker
Verankerungstiefe (standard)
100 mm
Vorsteckmontage
Ja
