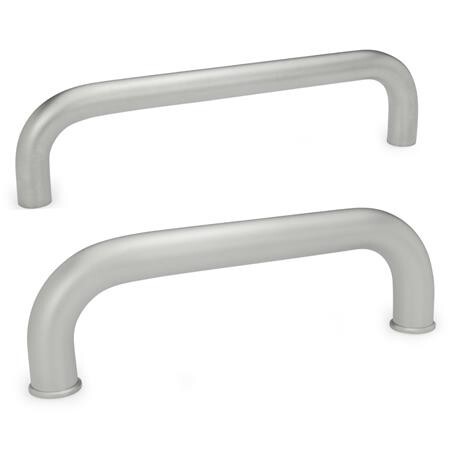

Bügelgriff
GN 426.5-20-200-A EdelstahlNI - Edelstahl
Artikelnummer: 1223447Lieferantennummer: 426.5-20-200-AEAN: 4045525953420
Ausgabe:
1 StückPaketfähig
Artikel in 16 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Bügelgriffe GN 426.5 können sowohl von der Rückseite (Form A) als auch von der Bedienseite (Form B) her montiert werden. In diesem Falle wird zunächst der Montagebolzen maschinenseitig eingeschraubt,dann der Griff aufgesteckt und seitlich mit dem Gewindestift gesichert. Gleichzeitig erlauben die beiden Befestigungsarten die Montage paarweise gegenüberliegend. Dies könnte z. B. bei Türen (Doppelgriff) angewendet werden. In der Regel ist dazu ein Montagebolzen mit Sonderlänge l2 erforderlich.
Spezifikationen

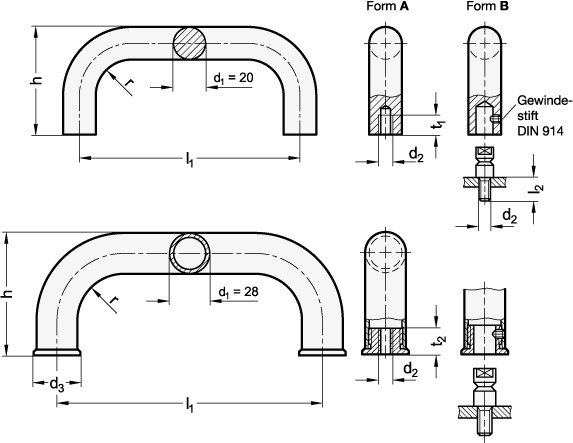

Form
A - Montage von der Rückseite (Gewinde-Sackloch)
Form B Gewindebohrung für Montagebolzen
200
Gewicht
0.680 kg
Griffdurchmesser d1
20
Länge
20
Länge l1
200
RoHS
Ja
Werkstoff
NI - Edelstahl
d2
M 8
h
68
r
22
t1
15
