Bügelgriff
GN 426.6-28-250-A EdelstahlNI - Edelstahl
Artikelnummer: 1349642Lieferantennummer: 426.6-28-250-AEAN: 4045525121706
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung

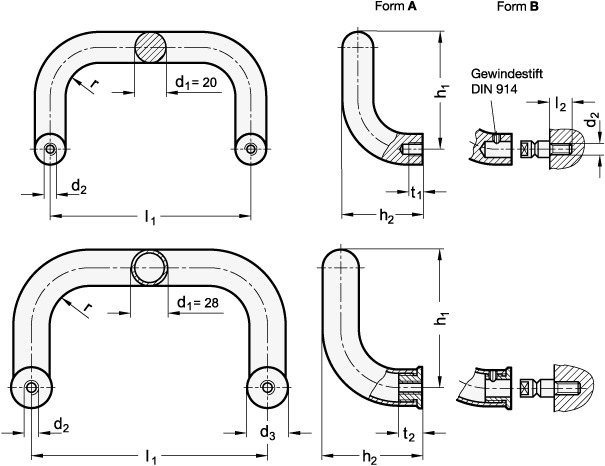

Bügelgriffe GN 426.6 können sowohl von der Rückseite (Form A) als auch von der Bedienungsseite (Form B) her montiert werden. In diesem Falle wird zunächst der Montagebolzen maschinenseitig eingeschraubt, dann der Griff aufgesteckt und seitlich mit dem Gewindestift gesichert. Gleichzeitig erlauben die beiden Befestigungsarten die Montage paarweise gegenüberliegend, z.B. für Türen (Doppelgriff). In der Regel ist dazu ein Montagebolzen mit Sonderlänge l2 erforderlich.
Spezifikationen
Form
A - Montage von der Rückseite (Gewinde-Sackloch)
Form B Gewindebohrung für Montagebolzen
250
Gewicht
0.820 kg
Griffdurchmesser d1
28
Länge
20
Länge l1
250
RoHS
Ja
Werkstoff
NI - Edelstahl
d2
M 10
d3
32
h1
128
h2
90
r
32
t2
17
