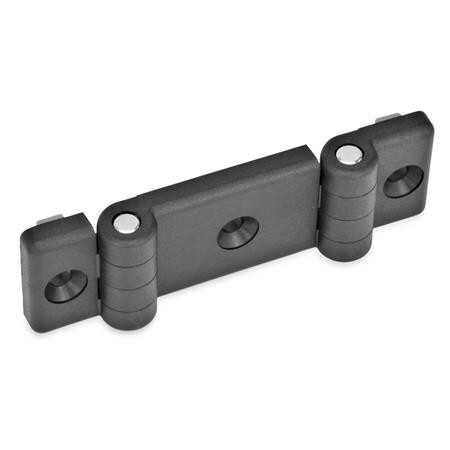

Doppel-Scharnier
GN 159.1-119-45-SW Elesa 424221KU - Kunststoff
Artikelnummer: 1189597Lieferantennummer: 159.1-119-45-SWZolltarifnummer: 39263000EAN: 4045525061187
VPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Login
Beschreibung
Scharniere GN 159.1 können zur einfacheren Montage an handelsübliche Profile und zur Aufnahme des Türengewichtes mit den lose beigelegten, rechteckigen Positionierelementen versehen werden. Diese werden in entsprechende Vertiefungen der Scharnierflügel eingeklipst. Zu jeder Profilkombination s2 - s1 - s2 sind die Positionierelemente in den marktgängigen Nutbreiten b beigefügt. Zur Montage auf Profilschienen dienen Montagesets GN 965 / GN 968.
Spezifikationen
Bohrungsabstand m
45
Farbe
SW - schwarz, matt
Gewicht
0.066 kg
Länge l1
119
RoHS
Ja
Werkstoff
KU - Kunststoff
d1
6.5
d2
8
für Profilbreitena - b - a
40 - 40 - 40
h1
16
h2
8
l2
36
