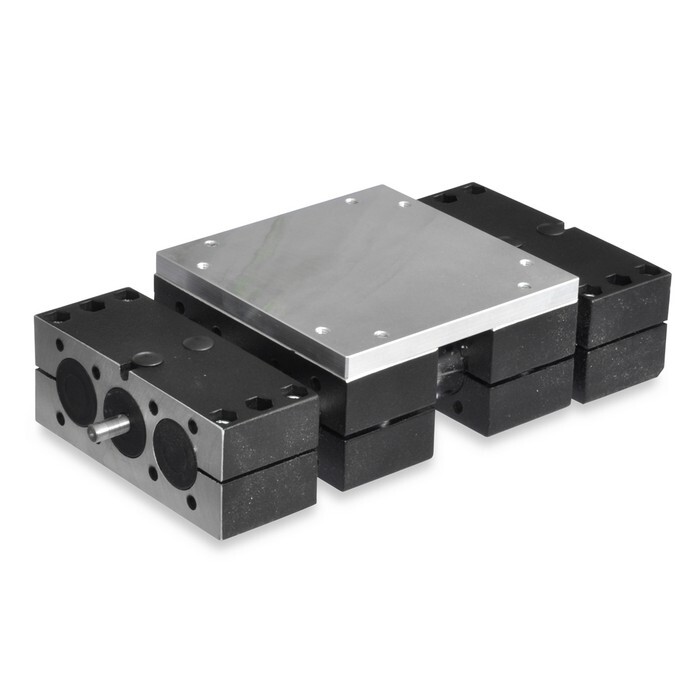

Doppelrohr-Lineareinheit
GN 492-18-100-R1-SCRSCR - Stahl, verchromt
Artikelnummer: 1350584Lieferantennummer: 492-18-100-R1-SCRZolltarifnummer: 84879059EAN: 4045525065383
Ausgabe:
1 StückPaketfähig
Artikel in 19 Varianten erhältlich:
Login
Beschreibung
Neben den in der Tabelle angegebenen Standard-Hublängen der Doppelrohr-Lineareinheiten GN 492 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden. Um die Verstellung bzw. Positionierung des Doppelschlittens zu messen, können digitale Stellungsanzeiger angebaut werden.
Spezifikationen
Außendurchmesser d1
18
Form
R1 - Rechtsgewinde, Wellenzapfen einseitig
Gewicht
1.040 kg
Gewinde-spindel
TR10x3
Gewindespindel
TR10x3
Handrad
GN 9234
Länge l1
100
Montageset
GN 491.1
Passfeder DIN 6885
A2x2x12
PassfederDIN 6885
A2x2x12
RoHS
Ja
Stellungsanzeiger
GN 955
Werkstoff
SCR - Stahl, verchromt
b
28
d2
6
d4
M 5
d5
5.3
d8
M 5
h1
28
h2
37
h3
1
h4
14.5
h5
0.75
h6
8
l2 Gesamtlänge
2xb+l5+l1
l3
81
l4
16
l5
81
m1
b+l5+l1
m10
68
m11
52
m2
68
m4
20
m6
20
m7
18
m9
4.5
max.Hub
400
sSechskant
8
