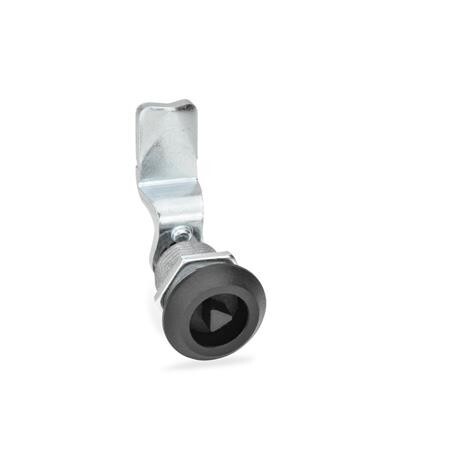

Dreh-Spannriegel

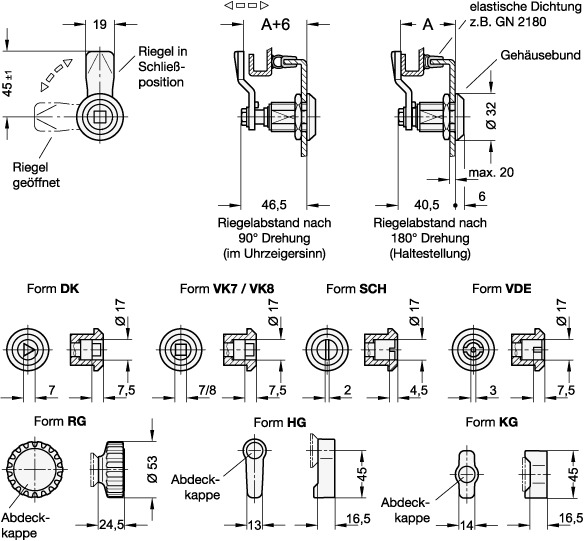

Die Drehspannriegel GN 516 verfügen über eine Schließmechanik, welche die Drehbewegung des Bedienelementes bzw. Steckschlüssels in eine 90°-Drehung und anschließend in einen linearen Hub des Riegels von 6 mm umsetzt. Diese Mechanik dient dazu, in Verbindung mit einem elastischen Element, z. B. einer Tür- oder Gehäusedichtung, in der Endstellung (Haltestellung) eine dichte, rüttelsichere Verriegelung zu erzielen. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A (Haltebereich) von 17 bis 63 mm abdecken. Liegt die gemessene Haltestellung zwischen zwei Riegelabständen A, so ist der nächstkleinere Wert zu wählen. Die Drehspannriegel GN 516 werden mit lose beigelegtem Riegel geliefert.
