Drehknöpfe

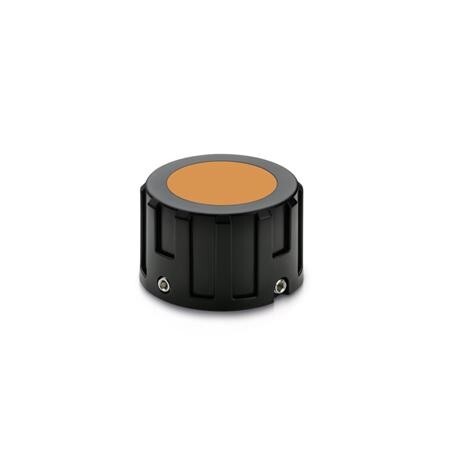

Drehknöpfe GN 957.1 werden in Verbindung mit Stellungsanzeigern eingesetzt, wenn die Verstellung über einen Drehknopf erfolgen soll. Der Durchmesser d2 ist dabei auf den Hohlwellendurchmesser des jeweiligen Stellungsanzeigers abgestimmt. Zur Montage der Drehknöpfe muss der Gewindestift des Stellungsanzeigers durch einen längeren, dem Drehknopf beiliegenden Gewindestift ersetzt werden um die Verstellwelle zu klemmen. Anschließend wird der Drehknopf auf die Hohlwelle des Stellungsanzeigers gesetzt, wobei der neu eingesetzte Gewindestift in der Aussparung des Drehknopfes als Verdrehsicherung dient. Abschließend wird mithilfe des zweiten Gewindestiftes d4 der Drehknopf auf der Hohlwelle des Stellungsanzeigers mit dem empfohlenen Drehmoment MA axial fixiert.
