Drehknopf für Stellungsanzeiger GN 953
GN 957-42-B20-B AluminiumAL - Aluminium
Artikelnummer: 1225608Lieferantennummer: 957-42-B20-BZolltarifnummer: 90318080EAN: 4045525883390
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Drehknöpfe GN 957 werden in Verbindung mit Stellungsanzeigern eingesetzt, wenn die Verstellung über einen Drehknopf erfolgen soll. Gleichzeitig erfolgt eine Anpassung an den Durchmesser der Verstellwelle, so dass der Einsatz von Reduzierbuchsen GN 952.1 entfällt.

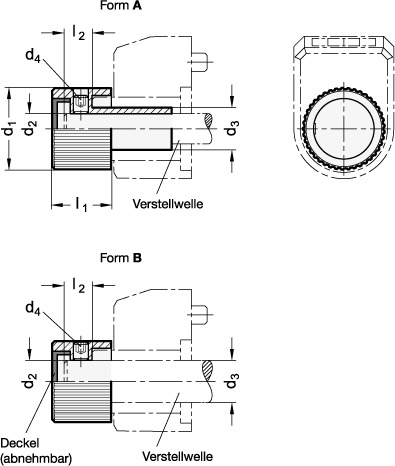

Spezifikationen
Außendurchmesser d1
42
Bohrung
20
Bohrung d2 (Form B)
B 20
Form
B - Wellen-Ø d~2~ = Bohrungs-Ø d~3~
Gewicht
0.050 kg
RoHS
Ja
Werkstoff
AL - Aluminium
d4 Druckschraube mit Innensechskant
M 6
für Stellungsanzeiger
GN 953 / GN 953.2 / GN 9053 / GN 9153
l1
24
l2 Länge der herausragenden Welle min.
6.5
max.
15
