Beschreibung

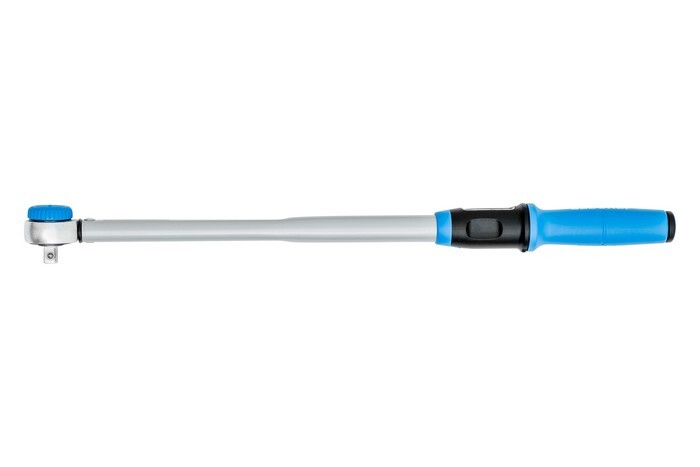

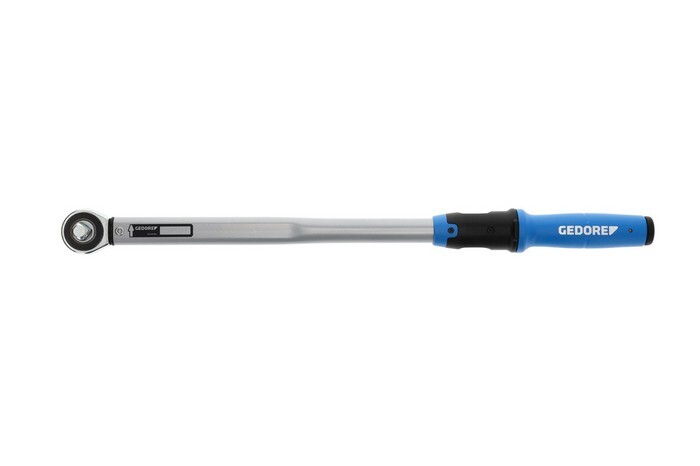

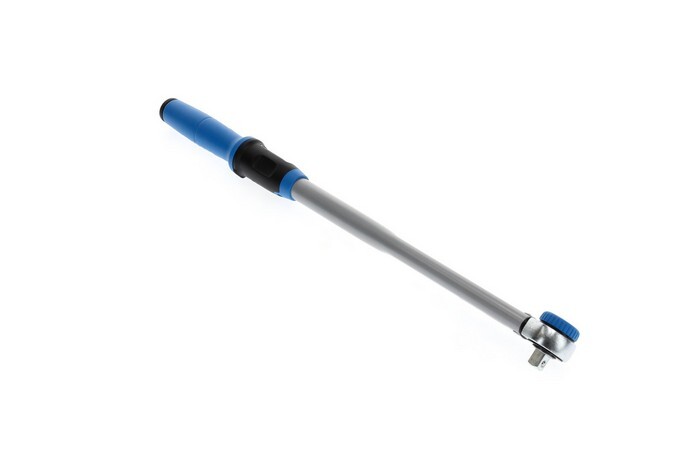

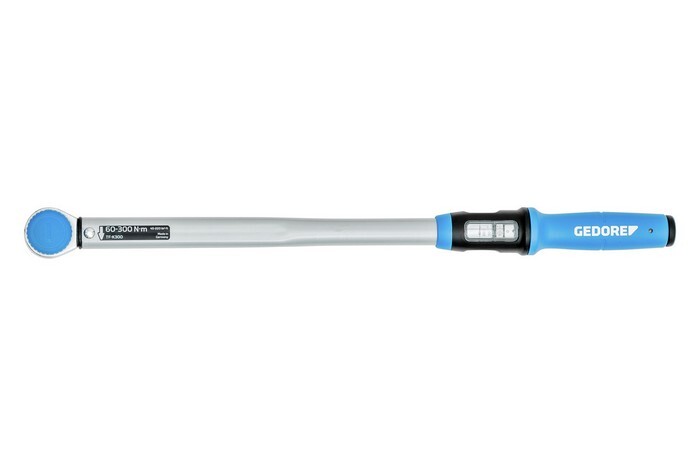

verstellbar · mit Vierkantantrieb und integrierter Knarrenfunktion · für den kontrollierten Rechts- und Linksanzug (durch einfaches Umstecken des Pilzkopfes/Vierkants) · Pilzkopf-Umsteckvierkant mit Kugelsicherung · fühl- und hörbares Auslösesignal · justiert auf eine Auslösegenauigkeit ± 3 % Toleranz vom eingestellten Skalenwert · robuste pulverbeschichtete Stahlrohr-Konstruktion mit hochwertigen Kunststoffteilen · vertikale Doppelskala N.m und lbf.ft · für Links- u. Rechtshänder geeignet · mit Noniusskala für N.m Hauptskala zur Einstellung von Skalenzwischenwerten · lbf.ft Einstellung nur über Hauptskala · ergonomischer Kunststoffgriff in Form der natürlichen Greifhaltung, Wegrollsicherung · Nonius Skala 1 Nm · Ausführung: mit Pilzkopf Weitere technische Eigenschaften: · Verpackung: Kunststoffbox · prüfpflichtig: ja · Noniusteilung: 1Nm





Spezifikationen
1000 V isoliert
Nein
Abstand Gehäuse - Vierkantmitte
22 mm
Antriebstyp/Antrieb
Pilzkopf
Antriebsvierkant
1/2 ″
Antriebsvierkant (metrisch)
12,5 mm
Antriebsvierkant (zöllig)
1/2 "
Antriebsvierkant mm
12,5 mm
Anzahl Zähne
48
Anzugsrichtung
Links und Rechts
Arbeitsbereich Nm
60 - 300 Nm
Aufbewahrung/Inhalt
Kunststoffbox
Auslösemechanik
Kurzwegauslösung
Drehmoment (max.)
300 Nm
Drehmoment (min.)
60 Nm
Drehmomentbereich (min./max.)
60 bis 300 Nm
Einsatzbereich
MontageFertigungWartung und Instandhaltung
Festeinstellung
Nein
Gesamtbreite
52 mm
Gesamthöhe
47 mm
Gesamtlänge
585 mm
Inhalt
1 Stück
Kalibrierlänge
495,3 mm
Kopfbreite 1
46 mm
Kopfhöhe 1
36 mm
Länge
586 mm
Material
Stahlrohrkonstruktion, hochwertige Kunststoffteile
Netto-Gewicht
1,68 kg
Nonius
1 Nm
Norm
DIN 3120 - A 12,5ISO 1174
Präzision +/-
± 3 %
Prüfzertifikat
DIN EN ISO 6789-2:2017
Rückschwenkwinkel
7,5 °
Sicherung Abtriebsvierkant
Kugelsicherung
Skaleneinteilung
10 Nm
Skaleneinteilung (Nm)
10 Nm
Skalenteilung
10 Nm
Skalentyp
Dual
VDE zertifiziert
Nein
Work area lbf.in lbf.ft
45 - 220 lbf.ft
