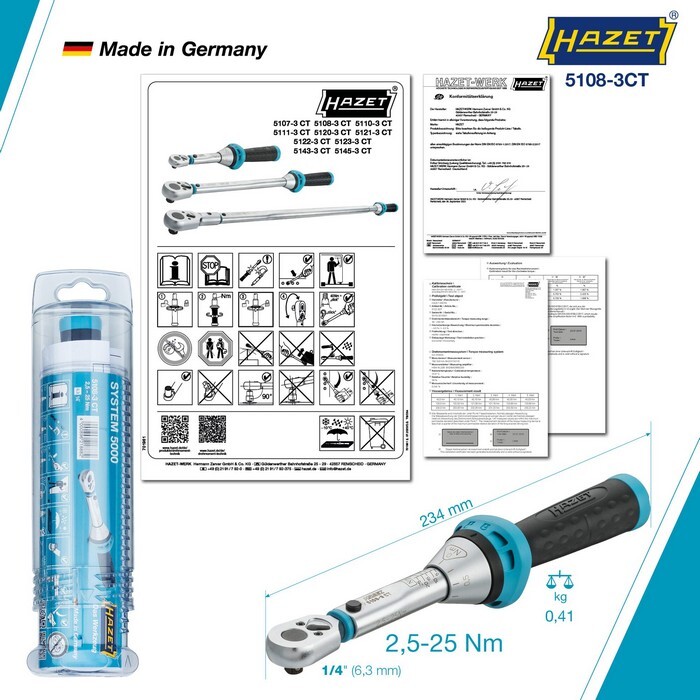

Drehmomentschlüssel 1/4 Zoll
1/4" min-max: 2.5 – 25 Nm Hazet 5108-3CTArtikelnummer: 1410960Lieferantennummer: 5108-3CTZolltarifnummer: 82041100EAN: 4000896218882
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
mit Umschaltknarre · für Rechtsgang · automatische, deutlich hör- und spürbare Kurzwegeauslösung beim Erreichen des vorgewählten Drehmomentes · Auslösegenauigkeit ± 3 % vom eingestellten Skalenwert (in Betätigungsrichtung) · Befestigungsmöglichkeit für Seilschlaufe durch Öffnungen am Verriegelungs-Drehkranz · dauerhafte Lesbarkeit durch Laserbeschriftung der Skalenhülse · Abrollschutz · Einstellhilfe durch Rastpunkte gewährleistet sicheres und schnelles Einstellen des gewünschten Drehmomentwertes durch Drehen des Griffes · 2-Komponentengriff · Schloss-Symbole signalisieren den jeweiligen Verriegelungszustand Weitere technische Eigenschaften: · Lk: 176mm · prüfpflichtig: ja
Spezifikationen
Accuracy
3 %
Actuating force max. kg
15.3 kg
Actuating force min. kg
1.4 kg
Actuation angle
18 °
Antriebsvierkant
1/4 ″
Antriebsvierkant mm
6,3 mm
Anzugsmoment maximal [Nm]
25 Nm
Anzugsmoment minimal [Nm]
2.5 Nm
Arbeitsbereich Nm
2,5 - 25 Nm
Dimensions
234 mm
Head thickness a
10.2 mm
Head width b
24 mm
Länge
234 mm
Net weight (kg)
0.41 kg
Norm
ISO 1174-1
Number of teeth
20 Teeth
Output
1/4 inch (6.3 mm) square solid
Outside packaging
Hexa rotary pack
Scale graduation (Nm)
0.25 Nm
Series
auya_5000-3CT
Service package
SP-10
Skalenteilung
0,25 Nm
