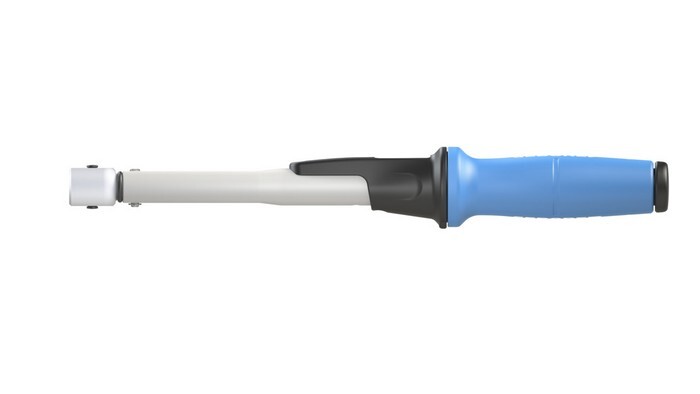

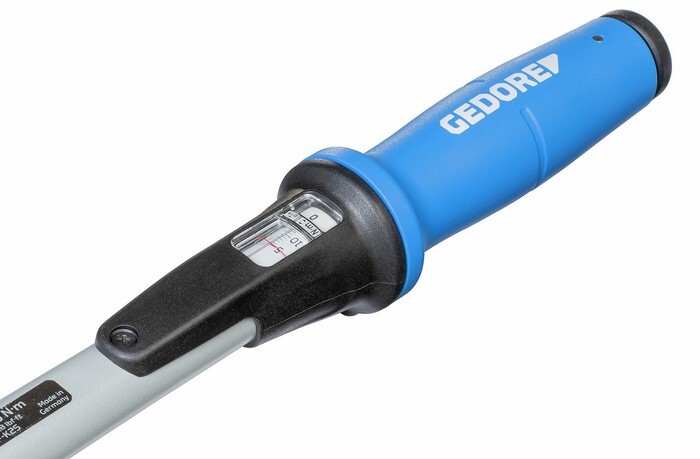

Drehmomentschlüssel
10 - 50 Nm Gedore TF-SE50Artikelnummer: 1533220Lieferantennummer: TF-SE50Zolltarifnummer: 82041100EAN: 4010886965542
Ausgabe:
1 Stück
=
1 VerpackungPaketfähig
Login
Beschreibung
für Einsteckwerkzeuge · verstellbarer Drehmomentschlüssel mit Innen-Rechteckaufnahme · für den kontrollierten Rechts- und Linksanzug · mit Stiftsicherung für auswechselbare Einsteckwerkzeuge · inkl. Prüfzertifikat nach DIN EN ISO 6789-2:2017, rückführbar auf Nationale Normale · Knickmechanik mit Gleitrolle garantiert ein fühlbares und hörbares Auslösesignal · justiert auf eine Auslösegenauigkeit von ± 3 % Toleranz vom eingestellten Skalenwert · robuste, lackierte Stahlrohr-Konstruktion, mit verzinkter Aufnahme und glasfaserverstärkten Kunststoffteilen · Doppel-Skala Nm und lbf.ft. geschützt unter einem Sichtfenster mit Lupeneffekt · zusätzliche Mikrometer-Skala mit einer Nm-Teilung (Details siehe Tabelle "Nonius") · ergonomischer Kunststoffgriff · Griff mit Einkerbung in der Griffmitte als Kalibrierhilfe Weitere technische Eigenschaften: · Verpackung: Kunststoffbox · Zertifikat: DIN EN ISO 6789-2:2017 · Lk: 236.5mm · Sk: 17.5mm · prüfpflichtig: ja · Noniusteilung: 0,25Nm
Spezifikationen
1000 V isoliert
Nein
Antriebsaufnahme, Rechteck-
9 x 12 mm
Antriebstyp/Antrieb
Rechteckaufnahme
Anzugsrichtung
Links und Rechts
Arbeitsbereich Nm
10 - 50 Nm
Aufbewahrung/Inhalt
Kunststoffbox
Aufnahme mm
9 x 12 mm
Auslösemechanik
Kurzwegauslösung
Drehmoment (max.)
50 Nm
Drehmoment (min.)
10 Nm
Drehmomentbereich (min./max.)
10 bis 50 Nm
Einsatzbereich
MontageSerienmontageFertigungWartung und Instandhaltung
Festeinstellung
Nein
Gesamtbreite
39 mm
Gesamthöhe
39,8 mm
Gesamtlänge
291,5 mm
Inhalt
1 Stück
Kalibrierlänge
236,5 mm
Länge
291,5 mm
Material
Stahlrohrkonstruktion mit hochwertigen Kunststoffteilen
Netto-Gewicht
0,75 kg
Nonius
0,25 Nm
Präzision +/-
± 3 %
Prüfzertifikat
DIN EN ISO 6789-2:2017
Sicherung
Fangarretierung
Skaleneinteilung
2,5 Nm
Skaleneinteilung (Nm)
2,5 Nm
Skalenteilung
2,5 Nm
Skalentyp
Dual
Stichmass (metrisch)
17,5 mm
VDE zertifiziert
Nein
Work area lbf.in lbf.ft
7,5 - 37 lbf.ft
