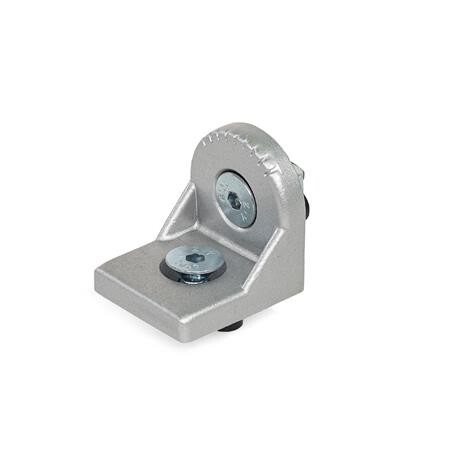

Drehwinkel
GN 41B-401010-C-AWSZAL - Aluminium
Artikelnummer: 1657551Lieferantennummer: 41B-401010-C-AWSZZolltarifnummer: 76169990EAN: 4045525933125
Ausgabe:
1 StückPaketfähig
Login
Beschreibung

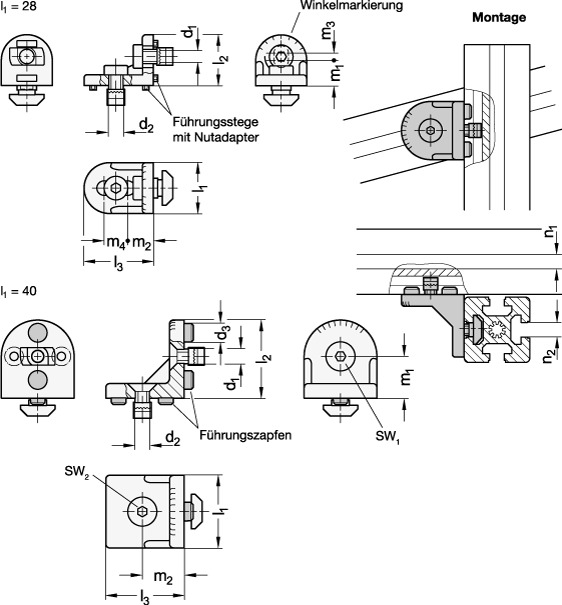

Drehwinkel GN 41b verbinden zwei sich kreuzende Aluprofile in einem beliebigen Winkel. Dabei ist keine Bearbeitung des Profils nötig. Je nach Montagesituation des Drehwinkels müssen die Führungsstege herausgebrochen bzw. die Führungszapfen weggelassen werden.
Spezifikationen
Form
C - mit Befestigungsset
Gewicht
0.077 kg
Länge l1
40
Nutbreite n1
10
Nutbreite n2
10
Oberfläche Gehäuse
AW - lackiert, weißaluminium
Rastermaß
45
RoHS
Ja
Werkstoff
AL - Aluminium
Werkstoff / OberflächeBefestigungsset
SZ - Stahl, verzinkt, blau passiviert
d1
M 8
d2
M 8
d3
10
l1
40
l2
42.5
l3
42.5
m1
22.5
m2
22.5
sw1
5
sw2
5
