Drosselrückschlagventil Blaue Serie
Abluftdros., M5 a., ger. Ø 4 mm Kunststoff / Messing vernickeltArtikelnummer: 1732240Lieferantennummer: 299.005-4-1Zolltarifnummer: 84813099EAN: 4047322609654
Ausgabe:
1 StückPaketfähig
Artikel in 1 Varianten erhältlich:
Login
Beschreibung
Drosselrückschlagventil »Blaue Serie«, gerade, Abluftdros., M5 a., f. Schl.-Außen-Ø4mm, pmax kurzzeitig 15bar, Kunststoff/MS vern.. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kupferrohren. Ein Drosselrückschlagventil ist ein kombiniertes Ventil, das zwei Funktionen vereint: Zum einen reguliert es die Durchflussmenge eines Mediums, zum anderen lässt es den Durchfluss nur in eine Richtung zu und verhindert den Rückfluss in die entgegengesetzte Richtung.
Spezifikationen
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Betriebstemperatur max.
0 °C
Betriebstemperatur min.
0 °C
Dichtmaterial
NBR

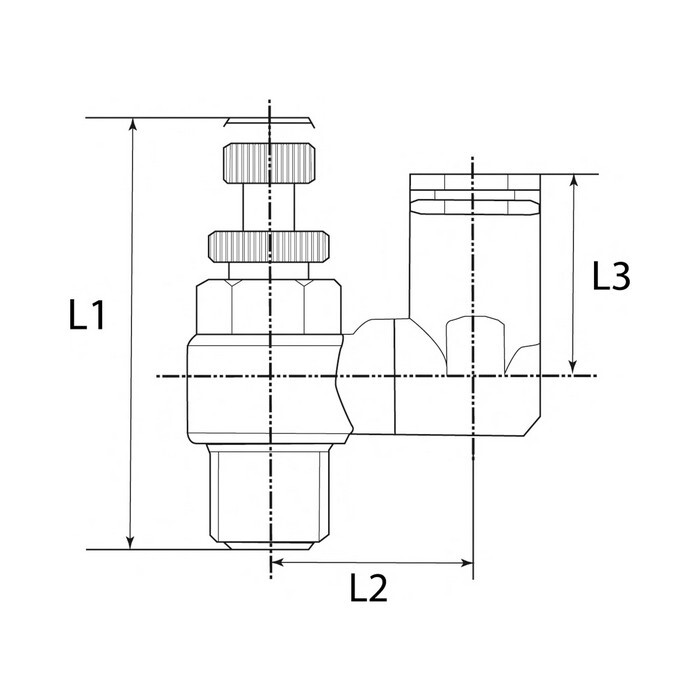

L1
28,0 mm
L2
14,5 mm
L3
25,5 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
SW
8 mm
Temperaturbereich max.
60 °C
Temperaturbereich min.
0 °C
für Schlauch-Außen-Ø
4 mm
