Drosselrückschlagventil Blaue Serie
Zuluftdros. R 1/8 außen SD4Artikelnummer: 1374077Lieferantennummer: 298.018-4Zolltarifnummer: 84813099EAN: 4047322499965
Ausgabe:
1 StückPaketfähig
Artikel in 11 Varianten erhältlich:
Login
Beschreibung

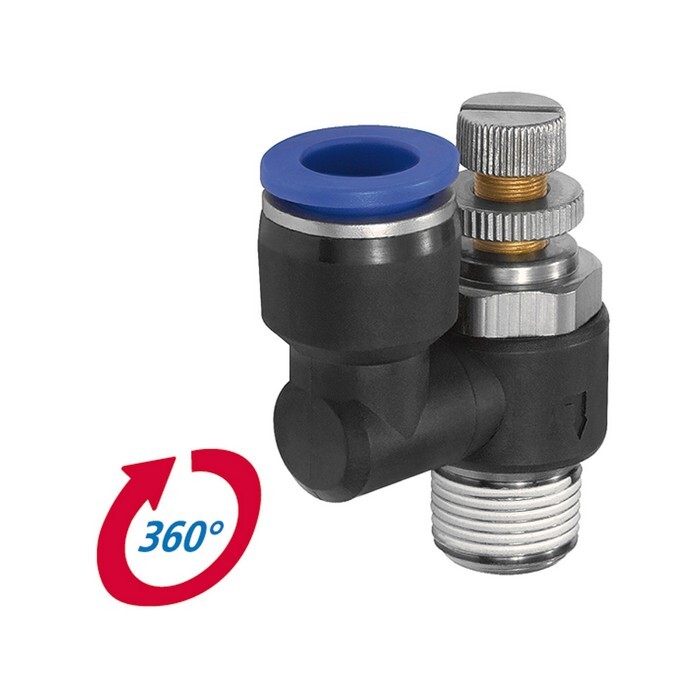

Drosselrückschlagventil »Blaue Serie«, Zuluftdros., R 1/8 a., f. Schl.-Außen-Ø 4 mm, pmax kurzzeitig 15 bar, Kunststoff/MS vern.. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren. Ein Drosselrückschlagventil ist ein kombiniertes Ventil, das zwei Funktionen vereint: Zum einen reguliert es die Durchflussmenge eines Mediums, zum anderen lässt es den Durchfluss nur in eine Richtung zu und verhindert den Rückfluss in die entgegengesetzte Richtung.
Spezifikationen
Application range
Air, vacuum
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
Gewinde
R 1/8 AG
L1
42,0 mm
L2
18,0 mm
L3
26,5 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Product range
Blue series
Riegler article number
136034
SW
12 mm
Temperaturbereich max.
60 °C
Temperaturbereich min.
0 °C
für Schlauch-Außen-Ø
4 mm
