Beschreibung

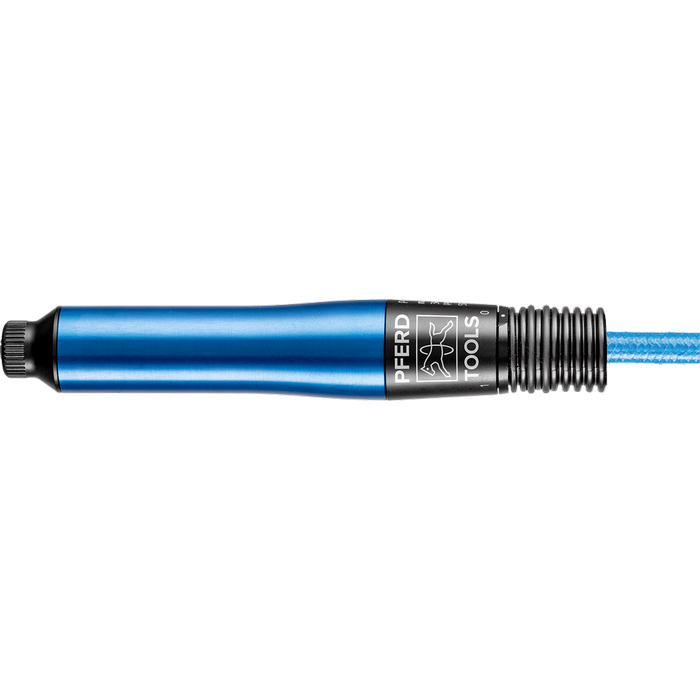

Der Antrieb ist mit einer Spannzangenwerkzeugaufnahme für Schaftwerkzeuge ausgestattet. Der Abluftaustritt des Druckluftantriebs befindet sich hinten. Der leichte und handliche Druckluftantrieb zeichnet sich durch eine hohe Drehzahl aus. Er verfügt über eine abnehmbare Spindelschutzhülse. Der Antrieb darf nur mit Öl verwendet werden. 0,75 m Ab- und 1,5 m Zuluftschlauch mit Gewindeanschluss 1/4“ außen und Stecktülle mit Gewinde (STGI), Spannzange 3 mm (Spannzangengruppe 15), 2 Spannschlüssel (DM SW 6/8 mm). Der Antrieb verfügt über eine Drehventilausführung.
Spezifikationen
Abluftaustritt
hinten
Anzahl der Öltropfen [min]
1 Tropfen
Ausführung
elastische Lagerung
Betriebsdruck
6.3 bar
Breite metrisch
23 mm
Drehzahl
60000 RPM
Höhe
23 mm
Inkl. Ø Spannzange [mm]
3 mm
Innen-ø Zuluftschlauch
4.8 mm
Leistung
100 Watt
Luftverbrauch, Leerlauf
0.26 m³/min
Luftverbrauch, bei Last
0.24 m³/min
Länge metrisch
145 mm
Net weight
0.137 kg
Neu im Jahr
2021
Spannzangengruppe
15
Ventilausführung
Dreh
