Beschreibung

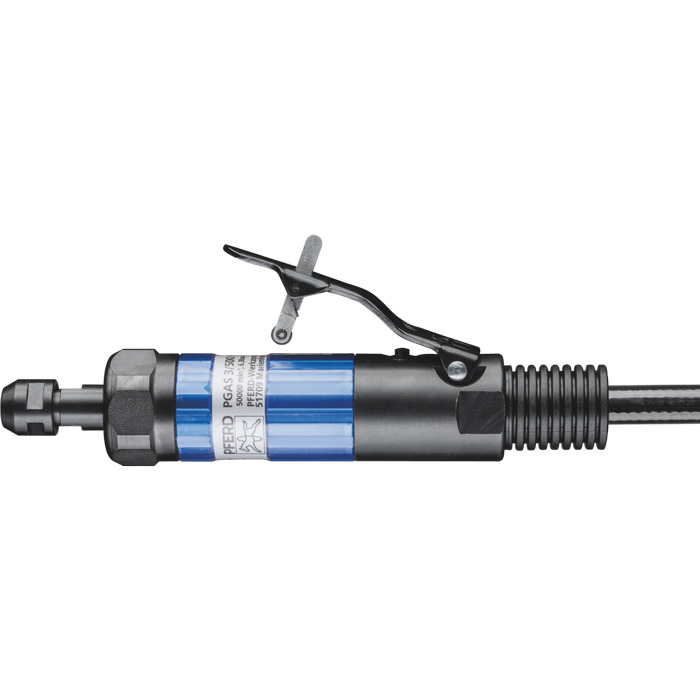

Der Antrieb ist mit einer Spannzangenwerkzeugaufnahme für Schaftwerkzeuge ausgestattet. Der Abluftaustritt des Druckluftantriebs befindet sich hinten. Der Druckluftantrieb muss mit Öl verwendet werden. 3 m Zuluftschlauch mit Gewindeanschluss 1/4“ außen und Stecktülle mit Gewinde (STGI), 1 m Abluftschlauch, Spannzange 6 mm (Spannzangengruppe 5), 2 Spannschlüssel (1x EM SW 7/16“, 1x EM SW 9/16“). Der kompakte Antrieb verfügt durch das Hebelventil über eine Totmannschaltung.
Spezifikationen
Abluftaustritt
hinten
Anzahl der Öltropfen [min]
3 Tropfen
Betriebsdruck
6.3 bar
Breite metrisch
32 mm
Drehzahl
50000 RPM
Höhe
32 mm
Inkl. Ø Spannzange [mm]
6 mm
Innen-ø Zuluftschlauch
8.5 mm
Leistung
200 Watt
Luftverbrauch, Leerlauf
0.45 m³/min
Luftverbrauch, bei Last
0.24 m³/min
Länge metrisch
157 mm
Net weight
0.46 kg
Spannzangengruppe
5
Ventilausführung
Hebel
