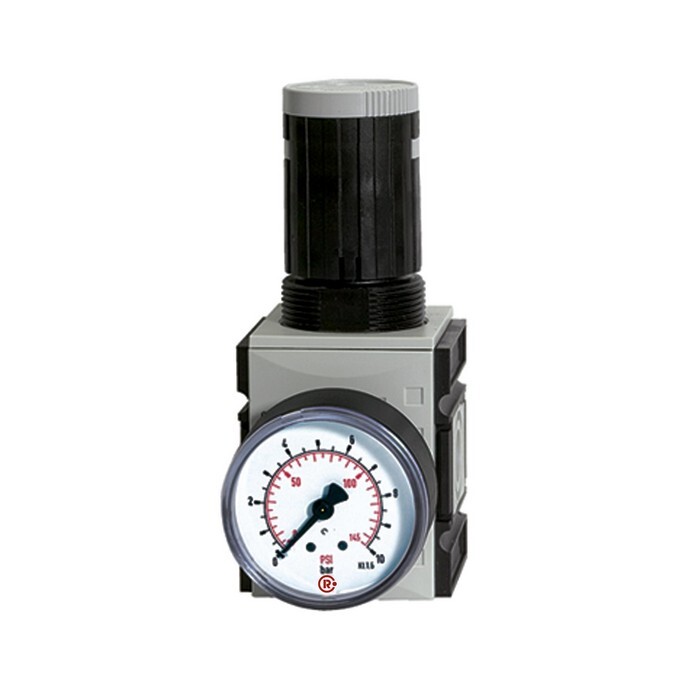

Druckregler Serie Futura
IG 1/2", 0,2-4 bar, 4300l/min, BG2 inkl. Manometer, max 16bar, durch. Dru.Artikelnummer: 1238889Lieferantennummer: FU 7274Zolltarifnummer: 84811099EAN: 4047322213912
Ausgabe:
1 StückPaketfähig
Artikel in 24 Varianten erhältlich:
Login
Beschreibung

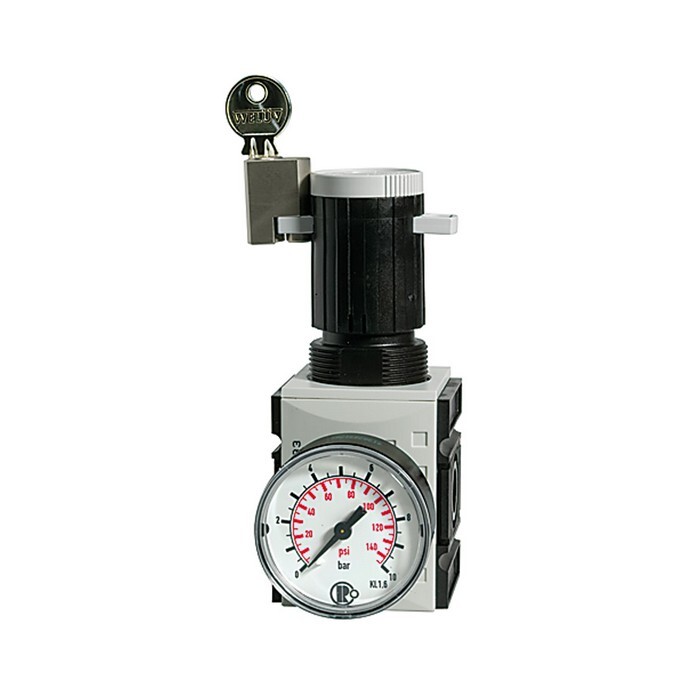

Druckregler, durchg. Druckversorg. »FUTURA«, inkl. Mano., BG 2, G 1/2, PE max. 16 bar, Temp. -10 °C bis 50 °C, Regelber. 0,2-4 bar. Anreihbare Membrandruckregler mit Sekundärentlüftung in modernem Design und mit hervorragenden Durchflusswerten. Durch Verblockung von mindestens zwei oder mehreren Reglern können über eine Zuluftzuführung mehrere Arbeitsluftkreise mit verschiedenen Ausgangsdrücken versorgt werden. Arretierbarer und abschließbarer Regelknopf.
Spezifikationen
A
63,0 mm
Anschlussgewinde
Werkstoff Zink-Druckguss
B
150,0 mm
BG
2
C
110,0 mm
Dichtmaterial
NBR
Durchfluss
5200 l/min
Durchflusswertmessung
bei P<sub>1</sub> = 10 bar, P<sub>2</sub> = 6,3 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eingangsdruck max.
16 bar
Gehäuse
PA66 GF60
Gewinde
G 1/2
Manometeranzeige max.
6 bar
Manometeranzeige min.
0 bar
Medium
Druckluft, neutrale Gase
Membrane
NBR
Product range
FUTURA
Regelbereich max.
4 bar
Regelbereich min.
0,2 bar
Riegler article number
100072
Size
2
Temperaturbereich max.
50 °C
Temperaturbereich min.
-10 °C
