Druckregler Serie GA
BG 400, G 1/2, 0,5 - 9 bar, max. 10 bar Inkl. MonometerArtikelnummer: 1529537Lieferantennummer: GAR 33Zolltarifnummer: 84811099EAN: 4047322666503
Ausgabe:
1 StückPaketfähig
Artikel in 7 Varianten erhältlich:
Login
Beschreibung
Druckregler »GA«, inkl. Manometer und Haltewinkel, BG 400, G 1/2, Eingangsdruck max. 10 bar, Regelbereich 0,5 - 9 bar. Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung. Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden.
Spezifikationen

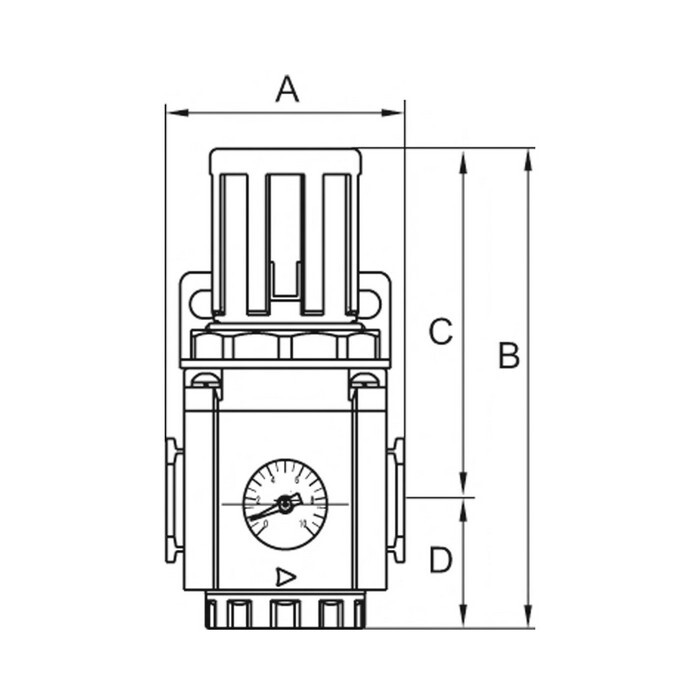

A
80,0 mm
B
140,5 mm
BG
400
C
104,0 mm
D
36,5 mm
Dichtmaterial
NBR
Durchfluss
5000 l/min
Durchflusswertmessung
bei P<sub>1</sub> = 8 bar, P<sub>2</sub> = 6 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eingangsdruck max.
10 bar
Federhaube
POM
Gehäuse
Aluminium-Druckguss
Gewinde
G 1/2
Product range
GA
Regelbereich max.
9 bar
Regelbereich min.
0,5 bar
Riegler article number
178453
Serie
GA
Size
400
Temperature range max.
70 °C
Temperature range min.
-20 °C
