Druckregler Serie Standard
IG 1/2", 2200l/min, 0,5-10 bar BG2, inkl. Manometer, Vordruckunabh.Artikelnummer: 1116981Lieferantennummer: 637.35 CEAN: 4047322108003
Ausgabe:
1 StückPaketfähig
Artikel in 26 Varianten erhältlich:
Login
Beschreibung

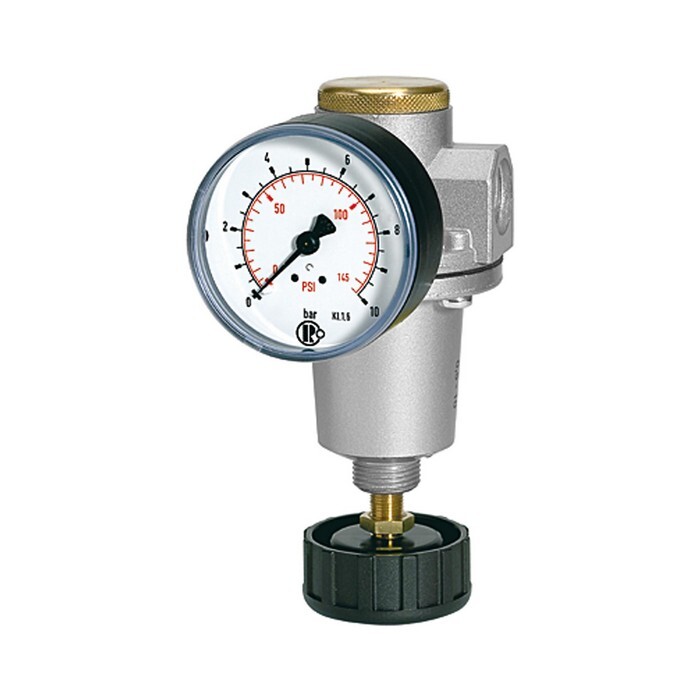

Druckregler »Standard«, inkl. Manometer, BG 2, G 1/2, PE max. 25 bar, Mediumstemperatur max. 60 °C, Regelbereich 0,5 - 10 bar. Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung.
Spezifikationen
A
70,0 mm
Ambient temperature
max. +80 °C
B
145,9 mm
BG
2
C
34,0 mm
Control range
0,5 - 10 bar
D
111,9 mm
DN
15
Dichtmaterial
NBR
Durchfluss
2200 l/min
Durchflusswertmessung
bei P<sub>1</sub> = 8 bar, P<sub>2</sub> = 6 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eingangsdruck max.
25 bar
Gehäuse
Zink-Druckguss, silber lackiert
Gewinde
G 1/2
Gewinde mm
19,17
Manometeranzeige max.
16 bar
Manometeranzeige min.
0 bar
Medium
Druckluft, neutrale Gase
Medium temperature
max. +60 °C
Mediumstemperatur max.
60 °C
Mediumstemperatur min.
-10 °C
Regelbereich max.
10 bar
Regelbereich min.
0,5 bar
Serie
Standard
Temperature range
max. +60 °C
Umgebungstemperatur max.
60 °C
Umgebungstemperatur min.
-10 °C
