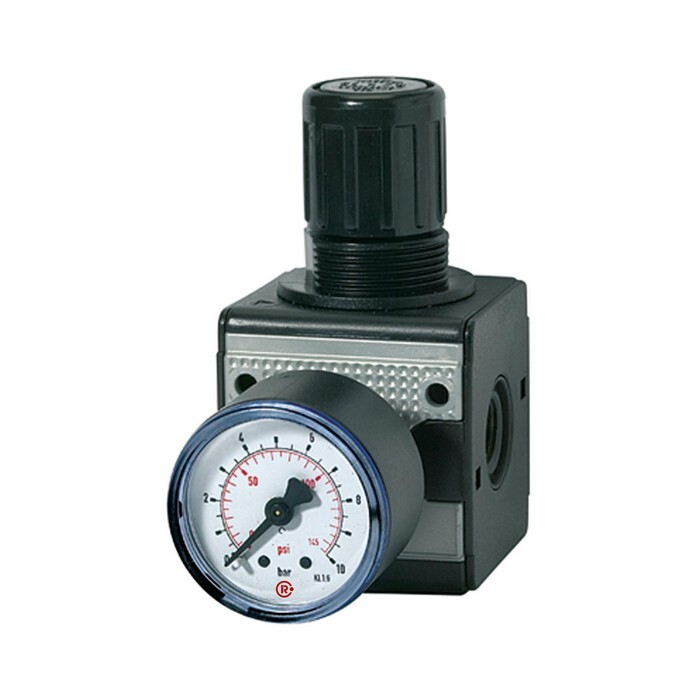

Druckregler Serie multifix
IG 1/2", DN15, 5700l/min,0,5-10 bar BG3, inkl. ManometerArtikelnummer: 1116994Lieferantennummer: R 33 - 10Zolltarifnummer: 84811099EAN: 4047322164221
Ausgabe:
1 StückPaketfähig
Artikel in 28 Varianten erhältlich:
Login
Beschreibung

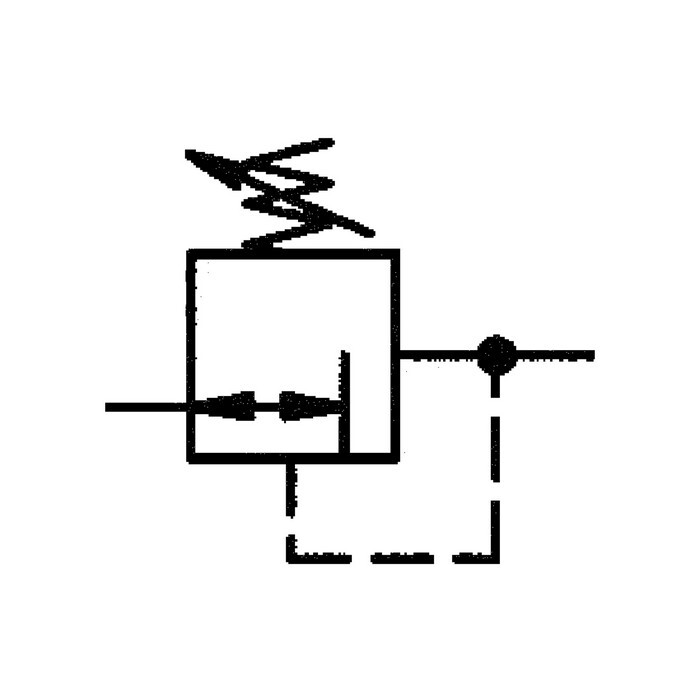

vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung · die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden · Innengewinde · Auf Anfrage auch mit Regelbereich 0,1 bis 3 bar, 0,2 bis 6 bar und 0,5 bis 16 bar, sowie abschließbar erhältlich. Weitere technische Eigenschaften: · Dichtmaterial: NBR · Federhaube: POM-Messing · C: 99mm · D: 35,1mm · B: 134,1mm · A: 68,8mm
Spezifikationen
A
68,8 mm
B
134,1 mm
BG
3
C
99,0 mm
D
35,1 mm
DN
15
Dichtmaterial
NBR
Durchfluss
8700 l/min
Durchflusswertmessung
bei P1 = 8, P2 = 6 und Druckabfall Δp = 1 bar
Eingangsdruck
max. 16 bar
Eingangsdruck max.
16 bar
Federhaube
POM-Messing
Gehäuse
Zink-Druckguss (Aluminium bei 25 mm (G 1"))
Gewinde
G 1/2
Gewinde mm
19,17
Manometeranzeige max.
16 bar
Manometeranzeige min.
0 bar
Medium
Druckluft, neutrale Gase
Mediumstemperatur
max. +60 °C
Mediumstemperatur max.
60 °C
Mediumstemperatur min.
-10 °C
Modell
BG III
Regelbereich
0,5 - 10 bar
Regelbereich max.
10 bar
Regelbereich min.
0,5 bar
Serie
multifix
Temperaturbereich
max. +60 °C
Umgebungstemperatur
max. +60 °C
Umgebungstemperatur max.
60 °C
Umgebungstemperatur min.
-10 °C
