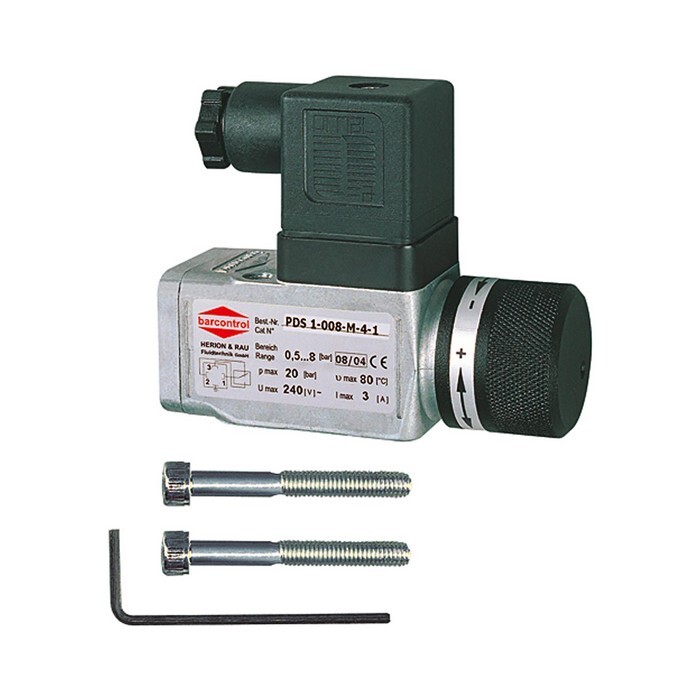

Druckschalter Typ PDS
G1/4", 1-16 bar Einstellbereich elektr. Anschluss Gerätestecker Form AArtikelnummer: 1121857Lieferantennummer: DS 5813Zolltarifnummer: 90262080EAN: 4047322126458
Ausgabe:
1 StückPaketfähig
Artikel in 3 Varianten erhältlich:
Login
Beschreibung
Druckschalter, elektr. Form A, Spezialdruckguss, Temp. -20 °C bis 80 °C, G 1/4, Einstellb. 1 - 16 bar, max. 250 V AC / 24 V DC. Zur Umwandlung von pneumatischen in elektrische Signale. Der Schaltpunkt ist über den Einstellknopf stufenlos einstellbar. Universelle Anwendungsmöglichkeit als Öffner, Schließer oder Wechsler. Die Geräte sind frei von lackbenetzungsstörenden Substanzen (labsfrei).
Spezifikationen

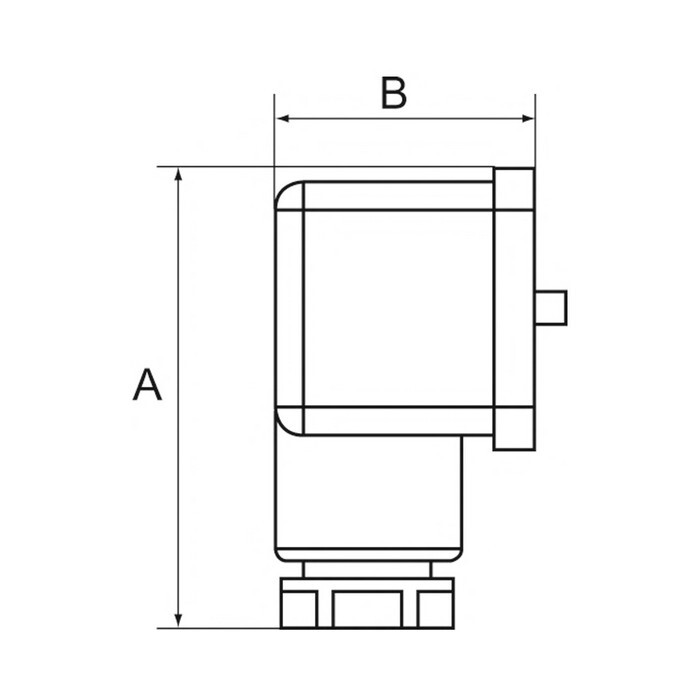

A
48,0 mm
Application range
Compressed air applications
B
28,0 mm
Connection
G 1/4
Dichtmaterial
NBR
Einstellbereich max.
16 bar
Einstellbereich min.
1 bar
Einstellkappe
Alu pulverbeschichtet

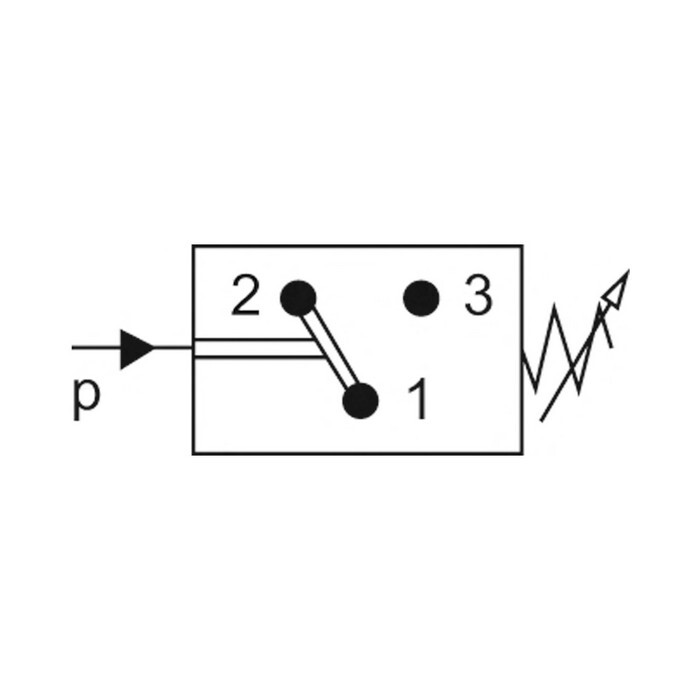

Funktion
Wechselkontakt
Gehäuse
Spezialdruckguss
Gewinde
G 1/4 IG
Membrane
NBR
Riegler article number
103032
Schalthäufigkeit
200/min.
Schaltspannung
max. 250 V AC / 24 V DC V
Schutzart
IP 65 (DIN 43650), IP 67 (M12x1)
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
