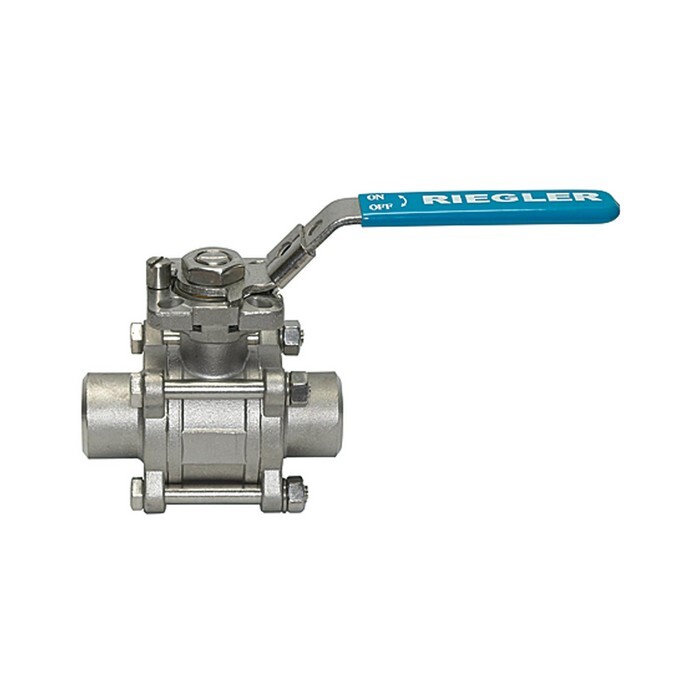

Edelstahl Kugelhahn 1" 33,7
V4a - voller Durchg. 3-teilig mit AnschweißendenArtikelnummer: 1116361Lieferantennummer: 391.05EAN: 4047322081726
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
Edelstahlkugelhahn 1.4408, 3-teilig, mit Anschweißenden, voller Durchgang, Betriebstemp. -20 °C bis 150 °C, DN 25, PN max. 63 bar.
Spezifikationen
A
152,0 mm
B
89,0 mm
Ball
Stainless steel 1.4408
Bohrungsdurchmesser Vorhängeschloss
ca. 7,5 mm
DN
25
Hand lever
Stainless steel 1.4301, with plastic coating
Housing
Stainless steel 1.4408
ISO 5211
F 04 / F 05
Kugeldichtung
RPTFE (15% glasfaserverstärkt)
L
100,0 mm
Operating pressure
max. 63 bar (depending on temperature)
Operating temperature max.
150 °C
Operating temperature min.
-20 °C
Riegler article number
103459
Spindelabdichtung
RPTFE (15% glasfaserverstärkt)
