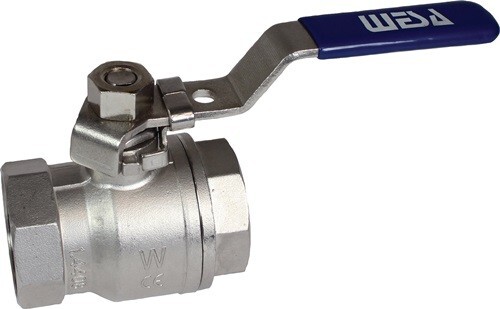

Kugelhahn Edelstahl
IG 1", DN25, 2-teilig voller DurchgangArtikelnummer: 1116354Zolltarifnummer: 84818081
Ausgabe:
1 StückPaketfähig
Login
Spezifikationen
A
126,5 mm
B
69,0 mm
Betriebsdruck max.
63 bar
Betriebstemperatur max.
110 °C
Betriebstemperatur min.
-15 °C
DN
25 mm
Dichtmaterial
PTFE
Gewinde
G 1
Gewindenorm
G-Gewinde DIN EN ISO 228-1, Anflanschplatte ISO 5211
Handhebel
Edelstahl 1.4301
Internal thread
1 ″
Internal thread mm
33,25 mm
L
77,0 mm
Material
Edelstahl 1.4408
Nominal size mm
25 mm
Operating pressure
40 bar
Version
Internal/internal thread
