Edelstahlkugelhahn 2-teilig
Innen-/Innengewinde G 2 1/2 DN 64Artikelnummer: 1373951Lieferantennummer: 3395.09Zolltarifnummer: 84818081EAN: 4047322501422
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Login
Beschreibung
Edelstahlkugelhahn, 2-teilig, Innen-/Innengewinde, G 2 1/2, DN 65, Betriebstemperatur -20 °C bis 180 °C, PN max. 40 bar.

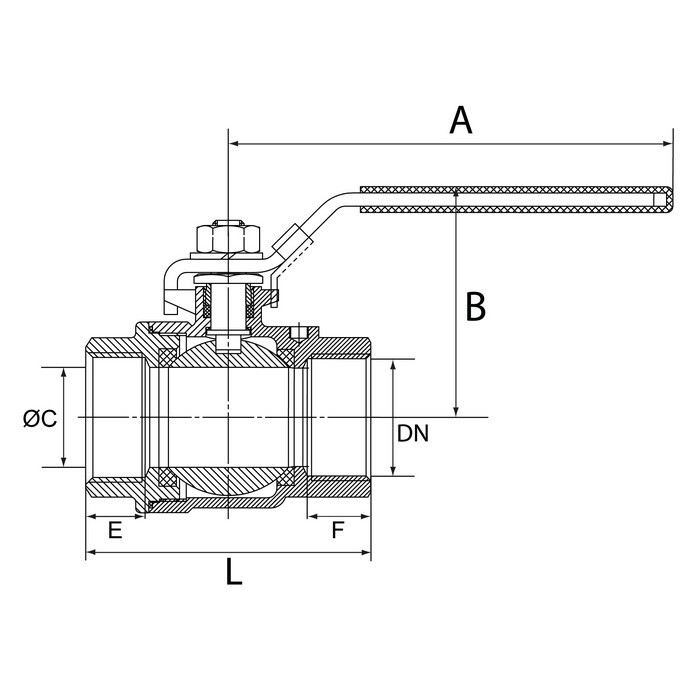

Spezifikationen
A
240,0 mm
B
135,0 mm
Betriebstemperatur max.
180 °C
Betriebstemperatur min.
-20 °C
Bohrungsdurchmesser Vorhängeschloss
ca. 6,0 mm
C Ø
64,0 mm
DN
65
E
21,0 mm
F
21,0 mm
Gehäuse
Edelstahl 1.4408
Gewinde
G 2 1/2
Gewindenorm
G-Gewinde DIN EN ISO 228-1, R-Gewinde DIN EN 10226 (ISO 7-1)
Handhebel
Edelstahl 1.4301, mit Kunststoffüberzug
Kugel
Edelstahl 1.4401
Kugeldichtung
PTFE (15% glasfaserverstärkt)
L
138,0 mm
PN
40 bar
Riegler article number
135900
Spindelabdichtung
PTFE
