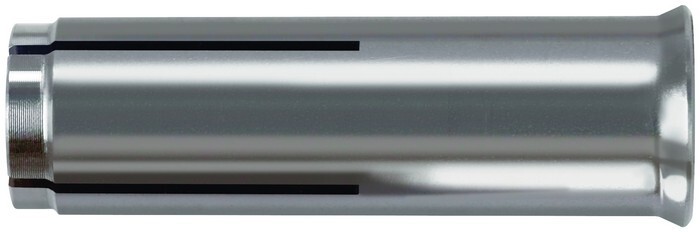

Einschlaganker
EA II M 8x30 mm, A4 fischerArtikelnummer: 1059230Lieferantennummer: 048411Zolltarifnummer: 73181900EAN: 4006209484111
VPE (VE NW): 100 StückVPE (Verpackung): 100 StückAusgabe:
1 StückPaketfähig
Login
Beschreibung
Der fischer Einschlaganker EA II R ist ein Innengewindeanker aus nicht rostendem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EHS Plus oder dem Maschinensetzgerät EMS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II R ist ideal, um Stahlkonstruktionen und Schalungsstützen im Außenbereich mit Zulassung zu befestigen.
Spezifikationen
Anchor length
30 mm
Befestigungsvorrichtung
sonstige
Distance mounting
No
Drill nominal diameter
10 mm
Durchsteckmontage
Nein
ETA approval
Ja
Gewindeart
metric
Internal thread
M8
Material
Nicht rostender Stahl
Max. Einschraubtiefe
14 mm
Min. Bohrlochtiefe bei Vorsteckmontage
33 mm
Min. Einschraubtiefe
8 mm
Min. Verankerungstiefe
30 mm
Min. drill hole depth
33 mm
Professional / DIY
Professional
Selbstbohrend
Nein
Suitable for concrete
Ja
Suitable for natural stone
Ja
Surface protection
untreated
Test marks / approvals
VdS Anerkennung
Thread dimension (mm)
8 mm
Umgebung
Feuchtraum / Außenbereich
VDS-Zulassung
Ja
Vorsteckmontage
Ja
Werkstoff der Hülse
rostfreier Stahl
Zul. Last Zugzone
3,9 kN
