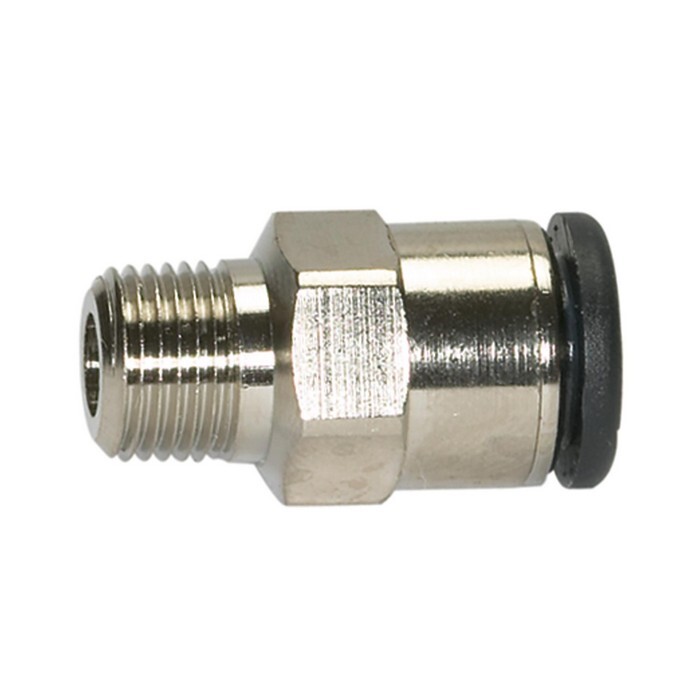

Einschraubsteckverbinder gerade
AG 3/8"R kon. x SD8, L 24,9 mm click-clock, Messing vernickeltArtikelnummer: 1239340Lieferantennummer: 744.038-8Zolltarifnummer: 74122000EAN: 4047322208277
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Login
Beschreibung
Gerade Steckverschraubung »click-clock«, R 3/8 a., für Schlauch-Außen-Ø 8 mm, Arbeitsdruck -0,99 bis 16 bar, Messing vernickelt . Die Weiterentwicklung unserer höchst erfolgreichen Schnellsteckverbinder-Serie im Material Messing vernickelt. Die Vorteile der weiterentwickelten Baureihe sind:
- wesentlich einfacheres Stecken und Lösen des Schlauches, vielfach wiederholbar
- verwendbar auch bei nichtkalibrierten Schläuchen
- geeignet für den Vakuumbetrieb
Spezifikationen
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,99 bar
Außen-Sechskant
mit
Betriebstemperatur max.
80 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
NBR
Empfohlener Schlauch
PA, PU
Gewinde
R 3/8 AG
Innen-Sechskant
6 mm

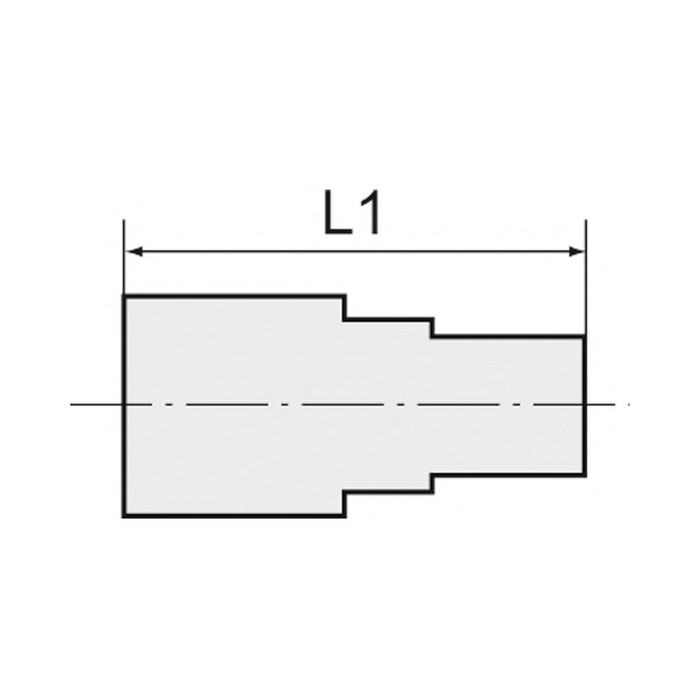

L1
24,9 mm
Lösering
Hostaform
Material
Messing vernickelt
Medium
Druckluft
Product range
click-clock
Riegler article number
108590
SW
14 mm
Spannring
Edelstahl
für Schlauch-Außen-Ø
8 mm
