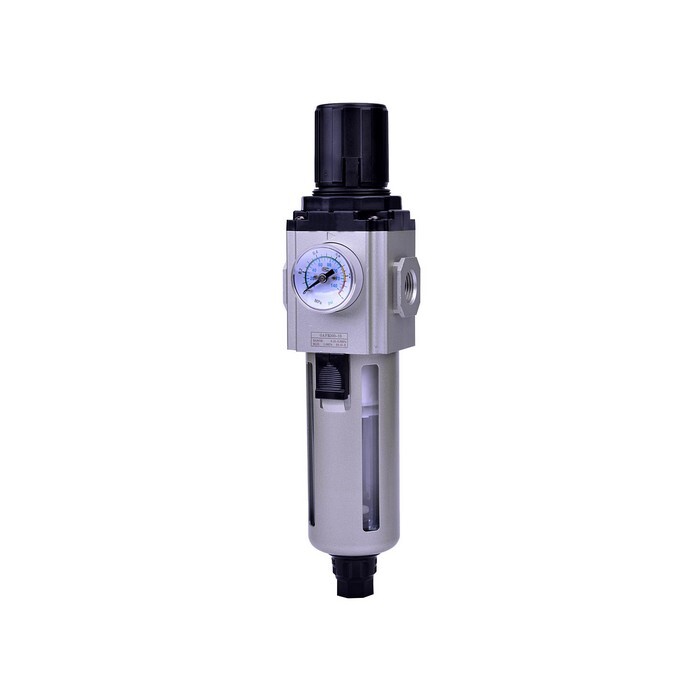

Filterregler Serie GA
5 µm, BG 300, G 1/4, 1,5 - 9 bar Schutzkorb, Haltewinkel, halbau. Ablass.Artikelnummer: 1529593Lieferantennummer: GAC 11EAN: 4047322666671
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
Filterregler »GA«, mit PC-Behälter, Schutzkorb, Haltewinkel, 5 µm, BG 300, G1/4, PE max. 10 bar, Regelber. 1,5 - 9 bar, Ablass: HA. Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung in Kombination mit einem Zentrifugalabscheider. Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden.
Spezifikationen
A
62,5 mm
B
247,0 mm
BG
300
C
89,0 mm
Condensate drain
Semi-automatic
Container
Polycarbonate container with protective cage
Control range max.
9 bar
Control range min.
1,5 bar
D
158,0 mm
Filter fineness
5 µm
Flow rate
1750 l/min
Housing
Die-cast aluminium
Inlet pressure max.
10 bar
Product range
GA
Riegler article number
178470
Screw thread
G 1/4
Sealing material
NBR
Serie
GA
Size
300
Spring cap
POM
Temperature range max.
70 °C
Temperature range min.
-5 °C
