Filterregler Serie GA
5 µm, BG 400, G 3/8, 1,5 - 9 bar Schutzkorb, Haltewinkel, halbau. Ablass.Artikelnummer: 1529596Lieferantennummer: GAC 32Zolltarifnummer: 84811005EAN: 4047322666701
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Login
Beschreibung

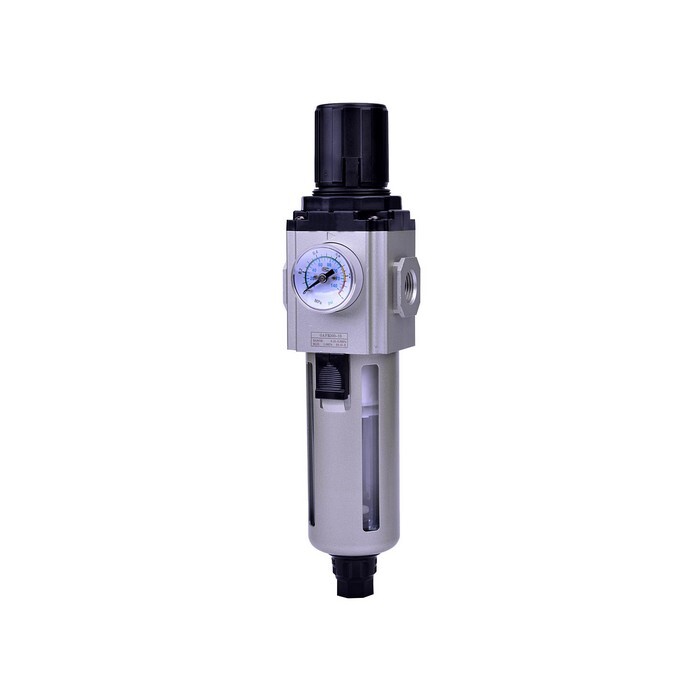

Filterregler »GA«, mit PC-Behälter, Schutzkorb, Haltewinkel, 5 µm, BG 400, G3/8, PE max. 10 bar, Regelber. 1,5 - 9 bar, Ablass: HA. Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung in Kombination mit einem Zentrifugalabscheider. Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden.
Spezifikationen

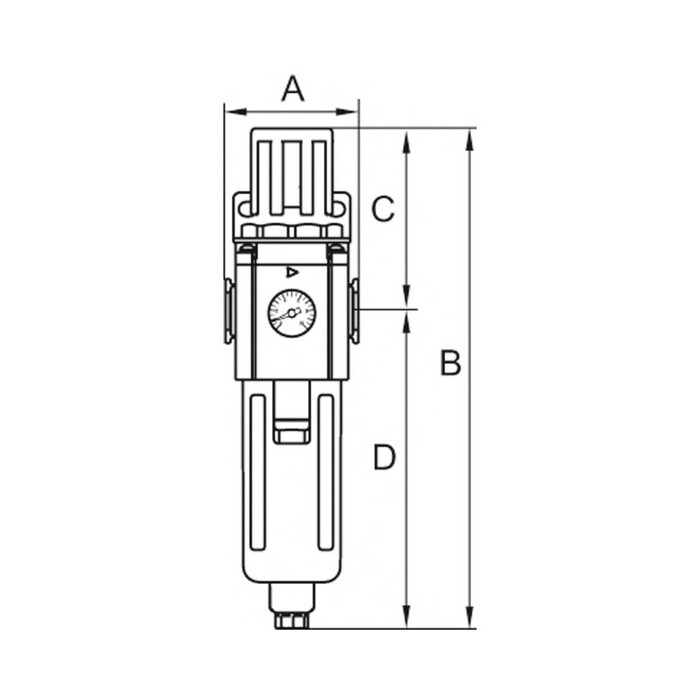

A
80,0 mm
B
285,5 mm
BG
400
Behälter
Polycarbonatbehälter mit Schutzkorb
C
108,0 mm
D
177,5 mm
Dichtmaterial
NBR
Durchfluss
4000 l/min
Durchflusswertmessung
bei P<sub>1</sub> = 8 bar, P<sub>2</sub> = 6 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eingangsdruck max.
10 bar
Federhaube
POM
Filterfeinheit
5 µm
Gehäuse
Aluminium-Druckguss
Gewinde
G 3/8
Kondensatablass
halbautomatisch
Product range
GA
Regelbereich max.
9 bar
Regelbereich min.
1,5 bar
Riegler article number
178473
Size
400
Temperature range max.
70 °C
Temperature range min.
-5 °C
