Fiter Serie GA
5 µm, BG 300, G 1/2", PC-Behälter halbautomatische AblassungArtikelnummer: 1529611Lieferantennummer: GAF 13Zolltarifnummer: 84213925EAN: 4047322666558
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Login
Beschreibung

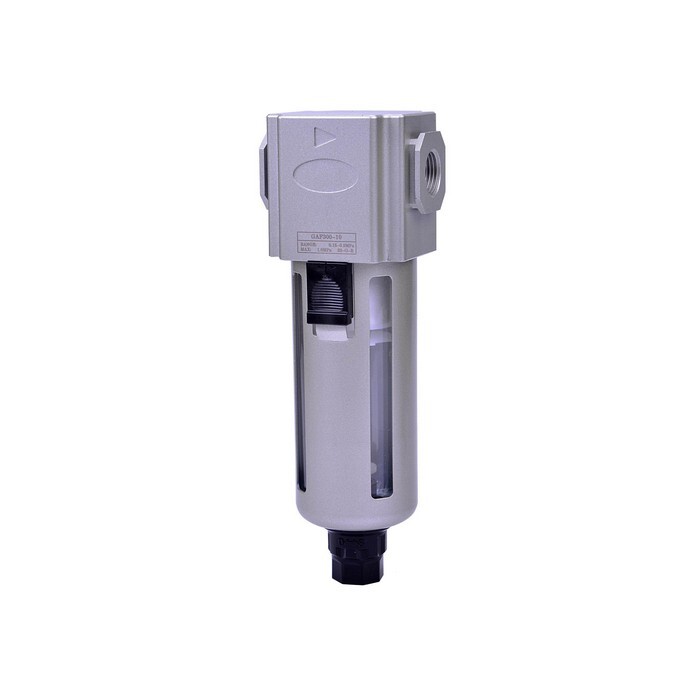

Filter »GA«, mit PC-Behälter, Schutzkorb und Haltewinkel, 5 µm, BG 300, G1/2, PE max. 10 bar, Arbeitsdruck 1,5 - 9 bar, Ablass: HA. Zentrifugalabscheider mit Sinter-Filterelement.
Spezifikationen
A
62,5 mm
Arbeitsdruck max.
9 bar
Arbeitsdruck min.
1,5 bar
B
197,0 mm
BG
300
Behälter
Polycarbonatbehälter mit Schutzkorb
C
39,0 mm
D
158,0 mm
Dichtmaterial
NBR
Durchfluss
3100 l/min
Durchflusswertmessung
bei P<sub>1</sub> = 8 bar, P<sub>2</sub> = 6 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eingangsdruck max.
10 bar
Filterfeinheit
5 µm
Gehäuse
Aluminium-Druckguss
Gewinde
G 1/2
Kondensatablass
halbautomatisch
Product range
GA
Riegler article number
178458
Size
300
Temperature range max.
70 °C
Temperature range min.
-5 °C
