Flachspannhebel verstellbar
GN 125-40-M12-50-E AG, gebogenArtikelnummer: 1188728Lieferantennummer: 125-40-M12-50-EZolltarifnummer: 84879059EAN: 4045525042322
Ausgabe:
1 StückPaketfähig
Nettopreis: Preis auf Anfrage
Login
Beschreibung
Flachspannhebel GN 125 zeichnen sich durch eine niedrige Bauhöhe aus. Wie alle verstellbaren Spannhebel sind sie vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei und der Spannhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

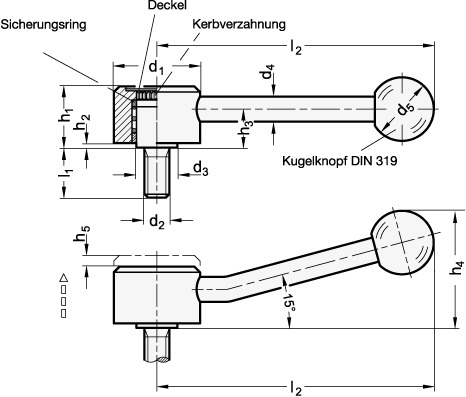

Spezifikationen
Anschlussgewinde d2
M 12
Durchmesser d1
40
Form
E - Hebel gebogen
Gewicht
0.355 kg
Gewindelänge l1
50
Griffkoerpermaterial
ST - Stahl
RoHS
Ja
Verstellbar
True
d3
19
d4
12
d5
30
h1
26.5
h2
2
h3
16
h4
50
h4 ≈
50
h5 Rastweg
4.5
l2
130
