Flansch

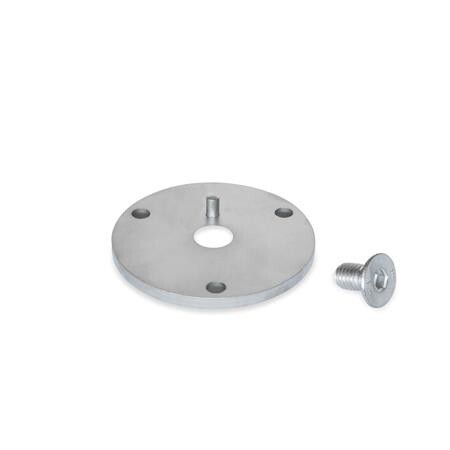

Flansche GN 784.1 werden von unten, verdrehgesichert durch einen Passkerbstift, an Kugelgelenke GN 784 angeschraubt. Sie ermöglichen so die Montage der Kugelgelenke auch von der Oberseite. Der Teilkreis d2 ist zusammen mit den drei Bohrungen d3 so dimensioniert, dass handelsübliche Standardschrauben zusammen mit einer Unterlegscheibe verwendet werden können. Der Passkerbstift ist am Flansch montiert. Die Senkschraube ist lose beigelegt.
